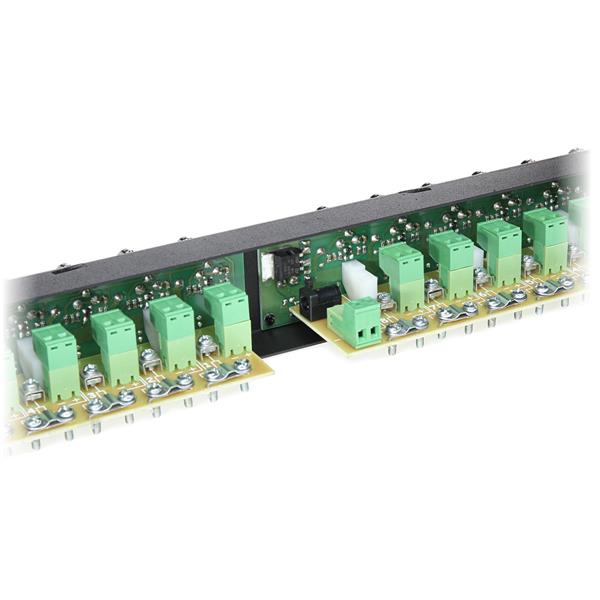

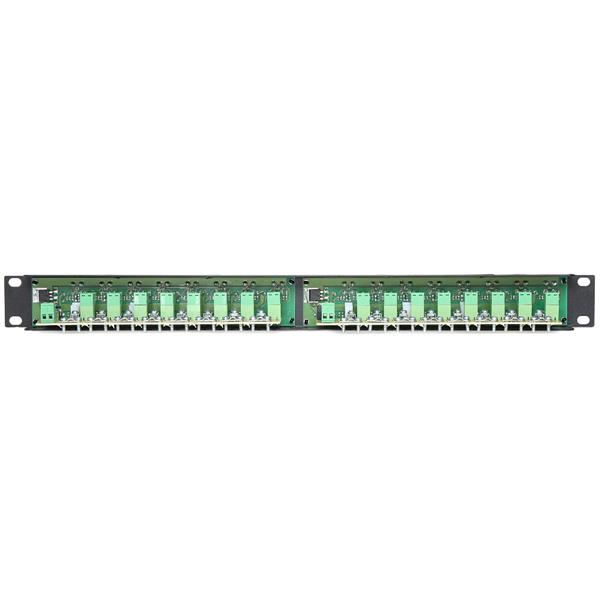

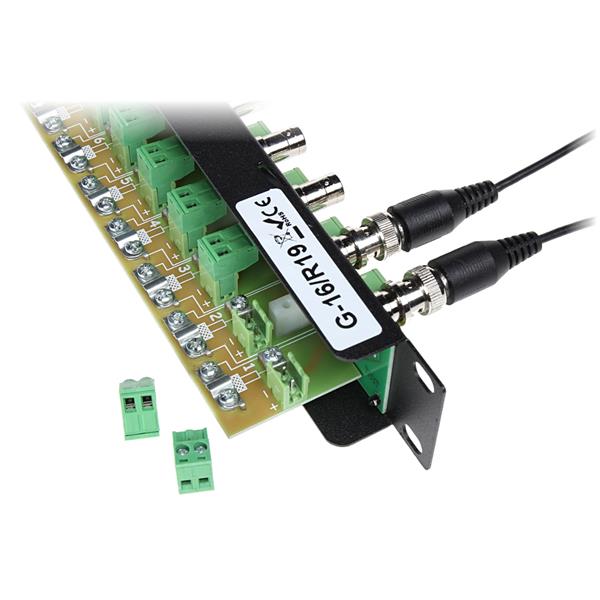

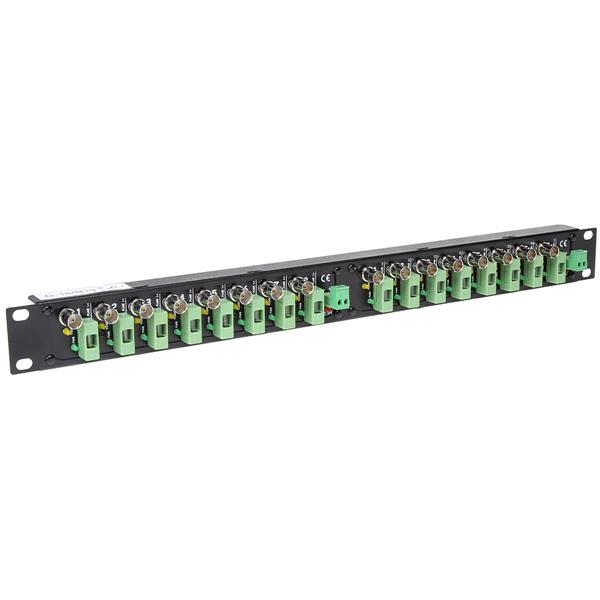

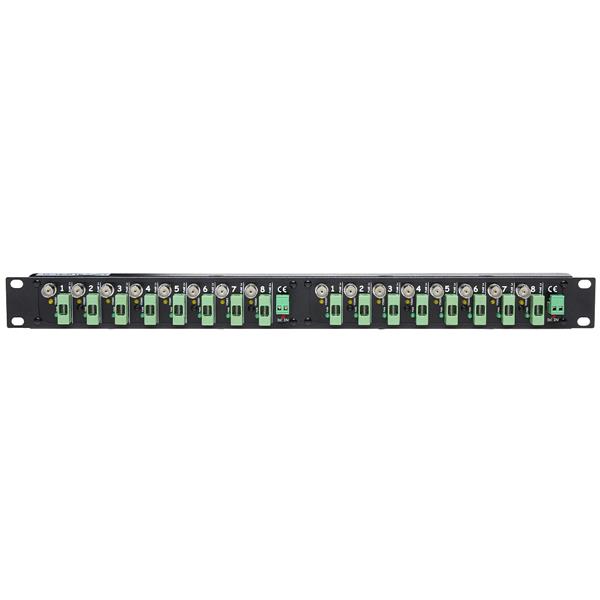

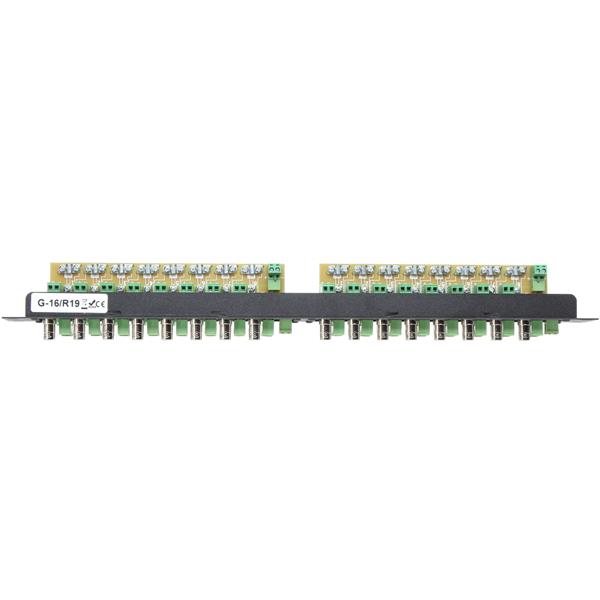

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19. Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery.
Koniec z wiszącymi przewodami w szafie RACK! Zadbaj o estetykę okablowania.
Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce.
SPECYFIKACJA
Standard: | CVBS - PAL / NTSC |
Liczba wyjść wideo: | 16 szt. Gniazdo BNC |
Liczba wejść wideo: | 16 szt. zaciski skręcane |
Liczba wyjść zasilania: | 16 szt. Zaciski kablowe |
Liczba wejść zasilania: | 6 szt. Gniazdo 2.1/5.5mm / zaciski kablowe |
Maksymalny prąd zasilania: | 2x10 A |
Maksymalny prąd pojedynczego wyjścia: | 1 A |
Typ wkładek bezpiecznikowych: | 1A/250V, 5/20mm, zwłoczne |
Zasilanie: | 8 ... 30 V DC (typowo 12V) |
Pobór prądu urządzenia (dla różnych Uz): | 12 V = 150 mA / 30 V = 250 mA |
Przeznaczenie diod LED: |
|
Maks. prąd: |
|
Montaż: | Rack 10" |
Obudowa: | Metal |
Kolor: | Czarny |
Temperatura pracy / wilgotność względna: | -50 °C ... 55 °C / < 95 % |
Waga: | 0.6 kg |
Wymiary: | 480 x 48 x 44 mm |
