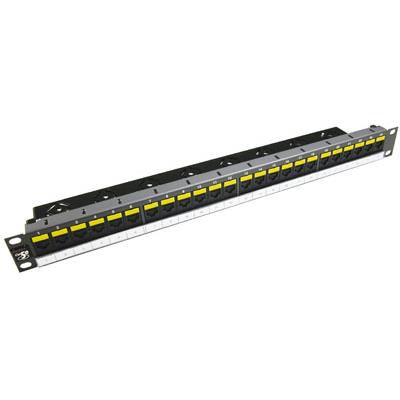

Patchpanel 24xRJ45 UTP kat.5e 19cali 1U PowerCat5e

Panele krosowe PowerCat 5e to zasadnicze produkty używane w aplikacjach do łączy i kanałów Gigabit Ethernet. Złącze IDC zawiera styki w kształcie litery V, które po zaterminowaniu uginają się, zapobiegając zmęczeniu metalu. Każdy port jest wyposażony w opatentowaną sprężynującą przesłonę i może być oznaczony kolorami w celu dopasowania do gniazd. W przypadku tego panelu można stosować przednie i tylne etykiety. Do budowy panelu krosowego PowerCat 5e użyto stali walcowanej, co zapewnia mu dużą wytrzymałość.

Standardy branżowe
ANSI/TIA-568-C.2 kategoria 5e, ISO 11801:2002 Klasa D, ISO 60603-7,
EN 50173:2007 Klasa D, FCC Subpart F68.5

• Dostępne z gęstością 1U – 24 porty i 2U – 48 portów
• Każdy port wyposażony w opatentowaną sprężynującą przesłonę, która:
  • zapobiega niedokładnym połączeniom
  • chroni przed kurzem i zanieczyszczeniami
• Opatentowane styki IDC w kształcie litery V, które po zaterminowaniu uginają się, co zapobiega zmęczeniu metalu
• Zaciski o zaostrzonym kształcie przyspieszają terminowanie i wzmacniają utrzymanie kabla
• Podwójny system oznaczania kolorami, umożliwiający konfiguracje przewodów 568 A/B
• Etykiety portów (przednie i tylne) oraz etykiety identyfikacyjne panelu krosowego
• Konfiguracja gniazd 4 x 6
• Niezależnie wymieniane porty panelu krosowego
• Wbudowana półka do porządkowania przebiegów kablowych zapewnia odpowiedni promień zgięcia
• Dostępne w zestawach sprzętowych ANSI i metrycznych
• Możliwość terminowania za pomocą standardowych narzędzi uderzeniowych
• Kompatybilność z RJ-11 i RJ-12
• Stałe oznaczenie kategorii z przodu każdego gniazda oraz opcjonalne ikony identyfikujące porty
• Parametry mechaniczne
  Panel krosowy
  Materiał: blacha stalowa, walcowana
  Grubość: . 0,060” (1,52 mm)
  Pokrycie: Szarografitowy lakier proszkowy
  Złącze gniazda
  Plastikowa obudowa: Poliwęglan, zgodny z UL94V-0
  Trwałość: Minimum 750 cykli
  Materiał styków: Stop miedzi
  Powłoka styków: 1,27 μm złota/2,54 μm niklu
  Siła docisku: minimum 100 g
  Siła rozłączania: >6,80 kg
  Złącze IDC
  Plastikowa obudowa: Poliwęglan, zgodny z UL94V-0
  Trwałość: Terminowanie co najmniej 200 razy
  Materiał styków: Stop miedzi
  Powłoka styków IDC: Matowa powłoka cynowa
  Siła docisku: minimum 100 g
  Akceptuje przewodniki: drut, 22-24 AWG

  Wymiary i waga z opakowaniem:
  44 mm (W) x 483 mm (S) x 98 mm (G) 650 g
•
• Paramerty elektryczne
  Rezystancja: 20 mΩ
  Tolerancja rezystancji: 2.5 mΩ
  Rezystancja izolacji: > 100 MΩ

  Parametry transmisyjne
  Insertion Loss[1-100MHz] ≤ 0.04·√f dB
  NEXT[1-100MHz] ≥ 43-20·log(f/100) dB
  FEXT[1-100MHz] ≥ 35.1-20·log(f/100) dB
  RL[1-31,5MHz] ≥ 30 dB
  RL[31,5-100 MHz]  ≥  20-20·log(f/100) dB
