Numer katalogowy: 21818
Konfiguracja styków 3xNO/NC. Prąd obciążenia 3 x 8 A. Napięcie zasilania 12 V AC/DC.

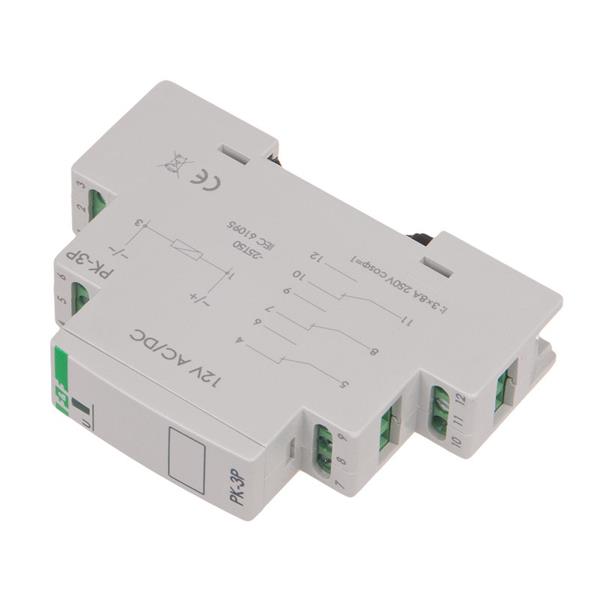

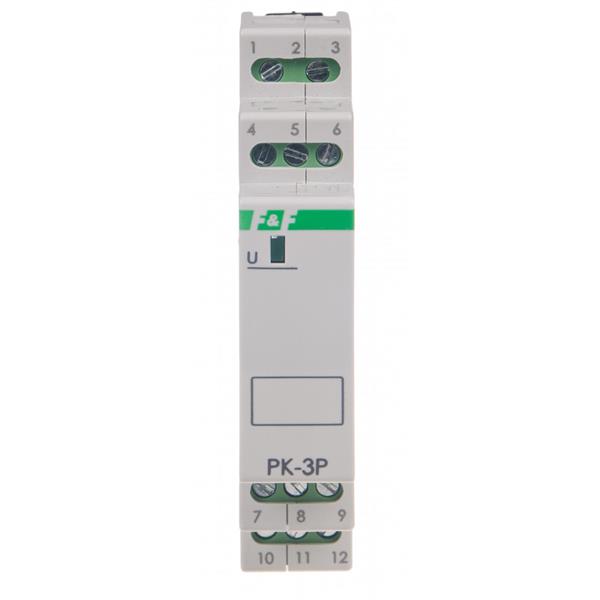

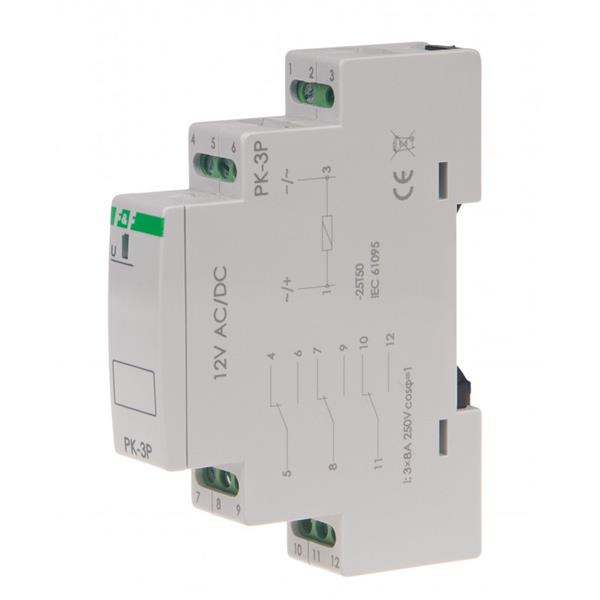

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35 mm.
Działanie
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.
Napięcie zasilania |
12 V AC/DC |
Tolerancja napięcia zasilania |
-15 ÷ 10 % |
Maksymalny prąd obciążenia AC-1 |
3 x 8 A |
Element wykonawczy |
przekaźnik |
Konfiguracja styków |
3 × NO/NC |
Separacja styku |
TAK |
Maksymalny pobór prądu |
25 mA |
Trwałość łączeniowa mechaniczna |
min. 5x10⁶ cykli |
Przyłącze |
zaciski śrubowe 2,5 mm² |
Moment dokręcający |
0,4 Nm |
Temperatura pracy |
-25 ÷ 50 °C |
Wymiary |
1 moduł (18 mm) |
Montaż |
na szynie 35 mm |
Stopień ochrony |
IP20 |
Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.
