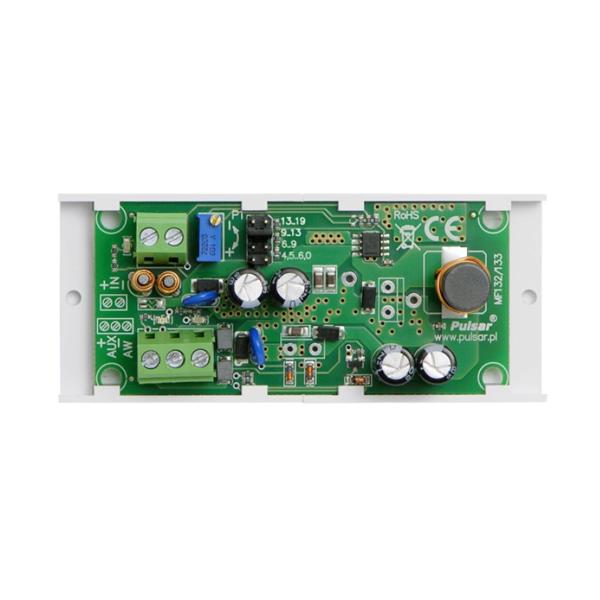

Przetwornica obniżająca napięcie DC/DC20SD 2A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 15283

Cena brutto: 108,24 zł

Cena netto: 88,00 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Cechy produktu

Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
Zabezpieczenia:
1. Przeciwzwarciowe SCP
2. Przeciążeniowe OLP
Przykład zastosowania: obniżenie napięcia z 24V na 12V DC
Napięcie wejściowe z zakresu 8÷28V DC
Zakres napięć wyjściowych: 4,5÷19V DC
Minimalna różnica między napięciem wejściowym (obniżanym) a wyjściowym: 3V
Maksymalny prąd obciążenia 1A (12W)
Wyjście techniczne AW sygnalizacji awarii przetwornicy wyzwalane przez:
1. Zwarcie wyjścia
2. Przeciążenie wyjścia
Wysoka sprawność: 80÷93%
Sygnalizacja optyczna LED
Montaż:
1. listwa montażowa z taśmą samoprzylepną
2. wkręty montażowe

Specyfikacja

Parametry
Napięcie zasilania	8V÷28V DC zależne od zakresu ustawionego zworką
Zakresy napięcia wyjściowego	4,5V÷6V, 6V÷9V, 9V÷13V, 13V÷19V Zakresy przełączane zworką Ustawienie fabryczne: 12V
Minimalna różnica między napięciem wejściowym a wyjściowym	3V
Moc modułu P	12W max.
Sprawność energetyczna	80%÷90% w całym zakresie zasilania i obciążenia
Napięcie tętnienia	20mV p-p...50mV p-p
Prąd wyjściowy	1A max.
Pobór prądu przez układy modułu	10 mA max.
Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP	180% ÷ 200% mocy modułu - ograniczenie prądu wyjściowego, automatyczny powrót po zaniku zwarcia
Wyjścia techniczne - AW wyjście sygnalizujące awarię	typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
Sygnalizacja optyczna
IN dioda sygnalizująca stan zasilania DC	czerwona, stan normalny świeci światłem ciągłym
AUX dioda sygnalizująca stan zasilania DC na wyjściu	zielona, stan normalny świeci światłem ciągłym
AW dioda sygnalizująca awarię	czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Ogólne
Warunki pracy	II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary	80 x 43 x 27 (L x W x H)
Waga netto/brutto	0,04/0,06 kg
Mocowanie	taśma montażowa lub wkręt montażowy x 2
