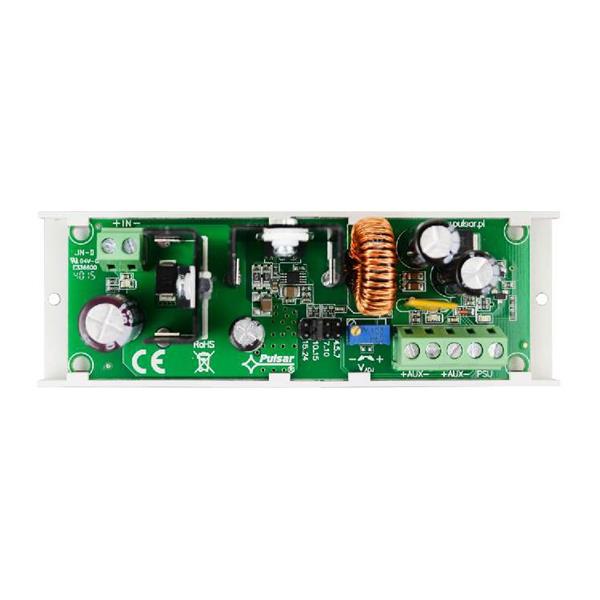

Przetwornica obniżająca napięcie DC/DC30HV 3A
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 15288
- Opis produktu
- Recenzje produktu (0)
Moduł przetwornicy obniżającej napięcie DC/DC 3A (DC/DC30HV) służy do obniżenia napięcia z zakresu 28V÷60V DC na wejściu przetwornicy do napięcia z zakresu 12V÷24V DC na wyjściu, ustawionego potencjometrem VADJ. Maksymalnyprąd obciążenia wynosi Imax=3A (Pmax= 36W). Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).
Cechy produkty
- Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
- Przykład zastosowania: obniżenie napięcia z 48V na 12V DC
- Napięcie wejściowe z zakresu 28÷60V DC
- Zakres napięć wyjściowych: 12÷24V DC
- Maksymalny prąd obciążenia 3A (36W)
- Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
- Zwarcie wyjścia
- Przeciążenie wyjścia
- Zabezpieczenia:
- Przeciwzwarciowe SCP
- Przeciążeniowe OLP
- Wysoka sprawność: 93%
- Sygnalizacja optyczna LED
- Gwarancja – 2 lata od daty produkcji
- Montaż:
- listwa montażowa z taśmą samoprzylepną
- wkręty montażowe
Specyfikacja
| Napięcie wejściowe (zasilanie) | 28V÷60V DC zależne od zakresu ustawionego zworką |
| Zakresy napięcia wyjściowego | 12V÷15V, 15V÷24V Zakresy przełączane zworką. Ustawienie fabryczne: 12V. |
| Moc modułu P | 36W max. |
| Sprawność energetyczna | 86%÷ 93% |
| Napięcie tętnienia | 80mV p-p max |
| Prąd wyjściowy | 3A max. |
| Pobór prądu przez układy modułu | 20 mA max. |
| Zabezpieczenie przed zwarciem SCP | elektroniczne, automatyczny powrót |
| Zabezpieczenie przed przeciążeniem OLP | 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu |
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V) |
| Sygnalizacja optyczna - IN dioda sygnalizująca stan zasilania DC - AUX dioda sygnalizująca stan zasilania DC na wyjściu - PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu |
czerwona, stan normalny świeci światłem ciągłym zielona, stan normalny świeci światłem ciągłym czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym |
| Warunki pracy | II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia |
| Wymiary | 130 x 43 x 45 (L x W x H) |
| Waga netto/brutto | 0,15/0,18 kg |
| Mocowanie | taśma montażowa lub wkręt montażowy x 2 |
| Deklaracje | CE |
