Przetwornica podwyższająca napięcie DC/DC48250
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 15296
- Opis produktu
- Recenzje produktu (0)

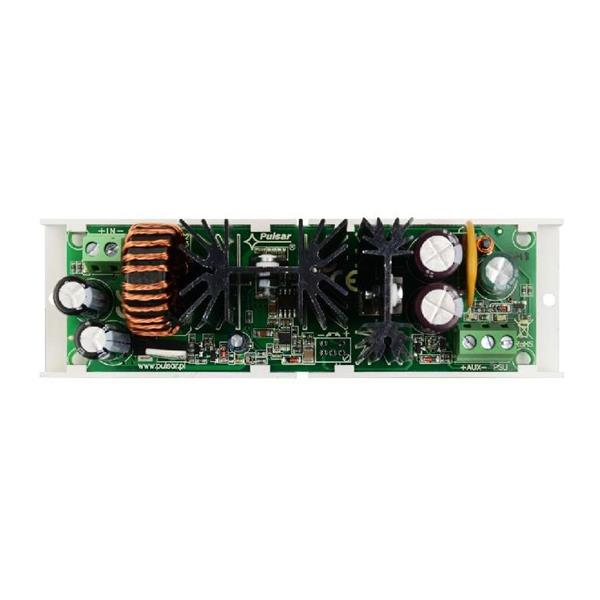

Moduł przetwornicy podwyższającej napięcie DC/DC 48V/2,5A (DC/DC48250) służy do podwyższenia napięcia wejściowego z zakresu 18V÷28V DC do napięcia 48V DC na wyjściu przetwornicy. Maksymalny prąd obciążenia wynosi Imax=2,5A (Pmax= 120W). Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).
Cechy produktu
- Przetwornica DC/DC podwyższająca napięcie
- Przykład zastosowania: podwyższenie napięcia z 24V na 48V DC
- Napięcie wejściowe z zakresu 18÷28V DC
- Napięcie wyjściowe 48V DC
- Maksymalny prąd obciążenia 2,5A (120W)
- Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
- Zwarcie wyjścia
- Przeciążenie wyjścia
- Zabezpieczenia:
- Przeciwzwarciowe SCP
- Przeciążeniowe OLP
- Wysoka sprawność: 96%
- Sygnalizacja optyczna LED
- Gwarancja – 2 lata od daty produkcji
- Montaż:
- listwa montażowa z taśmą samoprzylepną
- wkręty montażowe
Specyfikacja
| Napięcie wejściowe (zasilanie) | 18V÷28V DC |
| Moc modułu P | 120W max. |
| Sprawność energetyczna | 94%÷ 96% |
| Napięcie wyjściowe | 48V DC +/- 1V |
| Napięcie tętnienia | 150mV p-p |
| Prąd wyjściowy | 2,5A max. |
| Pobór prądu przez układy modułu | 25 mA max. |
| Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP |
110-150% mocy modułu, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu |
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V) |
| Sygnalizacja optyczna - IN dioda sygnalizująca stan zasilania DC - AUX dioda sygnalizująca stan zasilania DC na wyjściu - PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu |
czerwona, stan normalny świeci światłem ciągłym zielona, stan normalny świeci światłem ciągłym czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym |
| Warunki pracy | II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia |
| Wymiary | 140 x 43 x 45 (L x W x H) |
| Waga netto/brutto | 0,15/0,20 kg |
| Mocowanie | taśma montażowa lub wkręt montażowy x 2 |
| Deklaracje | CE |
