Przetwornica zmiany napięcia DC/DC20SE 2A

Przetwornica zmiany napięcia DC/DC20SE 2A

Pulsar

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 15291

Cena brutto: 185,73 zł

Cena netto: 151,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

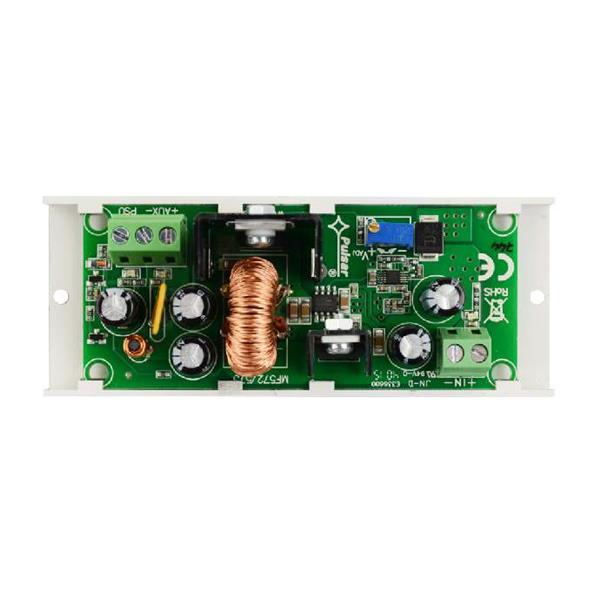

Moduł przetwornicy podwyższająco-obniżającej napięcie DC/DC 2A (DC/DC20SE) służy do utrzymania stałej wartości napięcia wyjściowego z przedziału 5÷15V DC ustawionego potencjometrem VADJ, bez względu na wahania w zakresie 9,5V÷16V DC napięcia wejściowego. Gdy napięcie wejściowe jest niższe od żądanego na wyjściu, przetwornica podnosi je do ustawionej wartości. Jeżeli napięcie wejściowe jest wyższe od wymaganego na wyjściu, przetwornica obniża je do żądanej, ustawionej potencjometrem VADJ wartości. Maksymalny prąd obciążenia wynosi Imax=2A (Pmax= 24W). Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski INoraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu

  • Przetwornica DC/DC podwyższająco - obniżająca napięcie z regulacją napięcia
  • Przykład zastosowania: podwyższenie napięcia z 9,5V na 12V DC lub obniżenie napięcia z 16V na 9V DC
  • Zasilanie DC z zakresu 9,5÷16V
  • Zakres napięć wyjściowych: 5÷15V
  • Maksymalny prąd obciążenia 2A (24W)
  • Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
    1. Zwarcie wyjścia
    2. Przeciążenie wyjścia
  • Zabezpieczenia:
    1. Przeciwzwarciowe SCP
    2. Przeciążeniowe OLP
  • Wysoka sprawność : 89%
  • Sygnalizacja optyczna LED
  • Gwarancja – 2 lata od daty produkcji
  • Montaż:
    1. listwa montażowa z taśmą samoprzylepną
    2. wkręty montażowe

Specyfikacja



Napięcie wejściowe (zasilanie) 9,5V÷16V DC
Zakresy napięcia wyjściowego 5V÷15V, ustawienie fabryczne: 12V
Moc modułu P 24W max.
Sprawność energetyczna 84%÷89%
Napięcie tętnienia 60mV p-p max
Prąd wyjściowy 2A max.
Pobór prądu przez układy modułu 15 mA max.
Zabezpieczenie przed zwarciem SCP elektroniczne, automatyczny powrót
Zabezpieczenie przed przeciążeniem OLP 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
Wyjścia techniczne
- PSU wyjście sygnalizujące awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja),
stan normalny: poziom L (0V)
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania DC
na wyjściu
- PSU dioda sygnalizująca awarię -
przeciążenie lub zwarcie wyjścia AUX modułu
czerwona, stan normalny świeci światłem ciągłym
zielona, stan normalny świeci światłem ciągłym
czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Warunki pracy II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ
powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary 110 x 43 x 27 (L x W x H)
Waga netto/brutto 0,05/0,010 kg
Mocowanie taśma montażowa lub wkręt montażowy x 2
Deklaracje CE
