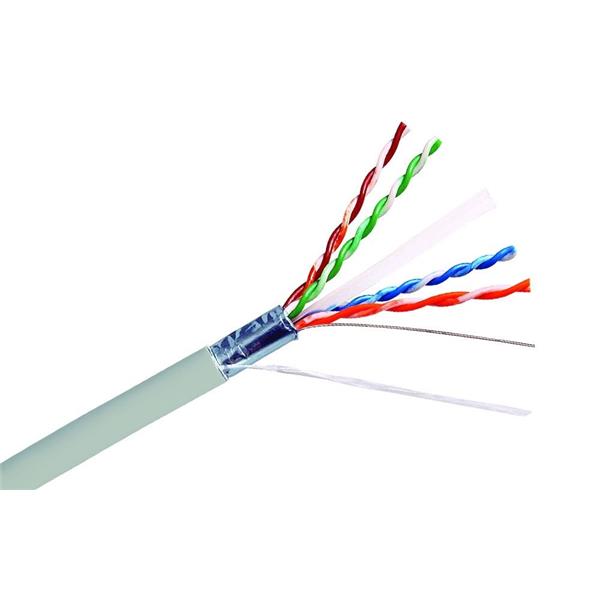

KABEL F/UTP POWERCAT 6, 4 PARY, PVC, 500M, SZARY

Ekranowany kabel F/UTP (jeden wspólny ekran dla 4 par) PowerCat6 jest części kompletnej oferty PowerCat6 STP spełniającej, a nawet przewyższajcej wymagania kategorii 6 (TIA/EIA 568B-2-1, ANSI/TIA-568-C.2) oraz klasy E (ISO 11801:2002; EN 50173-1:2007). Jeden wspólny ekran dla 4 par wykonany jest z folii
aluminiowej lakierowanej, 4 ekranowane pary są wzajemnie skręcone i osłonięte powłoką zewnętrzną.
Taka konstrukcja zapewnia bardzo dobre parametry PowerSum NEXT, PowerSum ELFEXT oraz NEXT. Dodatkowo redukuje problemy związane z Alien NEXT (tzw. przesłuchem pomiędzy sąsiednimi kablami w wiązce). Produkt ten jest przeznaczony do instalowania w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych. Powłoka kabla wykonana jest z niepalnego, samogasnącego tworzywa PVC. Mała średnica zewnętrzna kabla, wysoka elastyczność i doskonałe parametry transmisyjne należą do głównych zalet produktu. Kabel dostarczany jest w 500m odcinkach nawijanych na drewniane szpule, które ułatwiają prace instalacyjne oraz minimalizują zgięcia/naprężenia w kablu. Szpule mogą być bezpiecznie utylizowane w procesie recyklingu.

Standardy branżowe
ANSI/TIA-568-C.2, TIA /EIA 568-B.2-1,
ISO 11801:2002,EN 50173:2007,
IEC 61156-5

Doskonałe parametry transmisyjne przewyższające wymagania kategorii 6/ Klasy E n Doskonałe parametry PowerSum NEXT, PowerSum ELFEXT oraz NEXT n Redukuje problemy związane z Alien NEXT (tzw. przesłuchem pomiędzy sąsiednimi kablami w wiązce) n Powłoka zewnętrzna wykonana z samogasnącego materiału PVC n Mała średnica zewnętrzna kabla, wysoka elastyczność n Kabel dostarczany jest w 500 m odcinkach nawijanych na drewniane szpule Standardy branżowe ANSI/TIA-568-C.2, TIA /EIA 568-B.2-1, ISO 11801:2002,EN 50173:2007, IEC 61156-5

Parametry mechaniczne Średnica przewodnika [mm]:23 AWG (0.57mm) Średnica przewodnika w izolacji [mm]: 1.0 nominalnie Oznaczenie kolorystyczne przewodników: niebiesko-biały /biało-niebieski, pomarańczowo-biały /biało-pomarańczowy, zielono-biały /biało-zielony, brązowo-biały / biało-brązowy

Liczba par: 4 Indywidualny ekran pary: Brak Drut uziemieniowy: Ocynowany przewód miedziany Ekran kabla (4 pary): Aluminiowa folia zapewniająca 100% pokrycia Średnica zewnętrzna kabla [mm]: 7,2 maks. Zakres temperatur [°C] instalacja: 0°C to +50°C użytkowanie: -20°C to +60°C przechowywanie: -20°C to +60°C Minimalny promień gięcia instalacja: 8 x średnica zewnętrzna kabla użytkowanie: 4 x średnica zewnętrzna kabla Maksymalna siła naciągu: 100N max Materiał powłoki zewn.: PVC Kolor powłoki zewn.: Szary RAL7037 Waga [kg]: 28.5 Tolerancja długości kabla: +/- 5% Naciąg maks. [N]: 100

Parametry transmisyjne Insertion Loss[1-250Hz] ≤ 1.808·√f+0.017·(f)+0.2/√f dB/100m NEXT[1-250MHz] ≥ 44.3-15·log(f/100) dB PS NEXT [1-250MHz]≥ 42.3-15·log(f/100) dB ELEXT [1-250MHz] ≥ 27.8-20·log(f/100) dB PS ELFEXT [1-250MHz] ≥ 24.8-20·log(f/100) dB RL [1≤f <10MHz] 20+5·log(f) dB RL [10≤f <20MHz] 25 dB RL [20≤f ≤250MHz] ≥ 25-7·log(f/20) dB Propagation Delay[1-250MHz] ≤ 534+36/√f ns/100 Dealy Skew[1-250MHz] ≤ 45 ns/100 LCL[1-250MHz] ≥ 30-10·log(f/100) dB

Paramerty elektryczne Impedancja charakterystyczna [Ω]: 100±6 @ 1-250 MHz 100±15 @ 250-300 MHz Rezystancja [Ω/Km]: 72 max. Tolerancja rezystancji [%]: 2 max. Pojemność [pF/m]: 40 nom. @ 1 KHz Niezrównoważenie pojemności (przewodnik względem ziemi)[ pF/Km]: 1500 max. @ 1 KHz. Max. napięcie [Vdc]: 72 max. NVP: 76% Delay Skew [nS/100m]: 45 max. @ 1-250 MHz Rezystancja izolacji [MΩ·Km]: 5000 min. @ 500 Vdc Tłumienność: 45 dB min @ 30-100 MHz 40-20Log(f/100) @100-250 MHz Impedancja transf.: 10mΩ/m max.@ 1&10MHz 30mΩ/m max.@ 30MHz 60mΩ/m max.@ 100MHz
