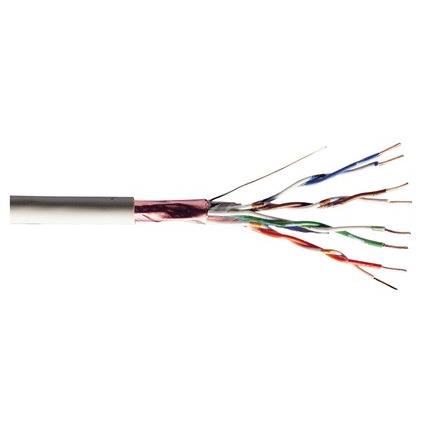

Przewód FTP kat.5e Netset HQ Cu 305m
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 19458
- Opis produktu
- Recenzje produktu (0)
-
Przewód NETSET BOX F/UTP 5e został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.
Skrętka NETSET F/UTP kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego.
Cechy wyróżniające skrętki NETSET F/UTP kategorii 5e:
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 5+ potwierdzone badaniami w Centralnym Laboratorium Badawczym Instytutu Łączności w Warszawie,
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-
żyły jednodrutowe miedziane o średnicy Ø 0,5 mm (24 wg AWG),
-
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 1 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
folia poliestrowa
-
ekran aluminiowy
-
powłoka kabla wykonana z PVC, w kolorze szarym RAL 7032, średnica zewnętrzna Ø 6,2 mm,
-
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET F/UTP kategorii 5e _1 została wyprodukowana zgodnie z normami:
PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX F/UTP kategorii 5e _1 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +50 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC.
Dane Techniczne
|
Nazwa |
NETSET F/UTP 5e |
|
Budowa |
|
|
Żyły |
jednodrutowe miedziane o średnicy Ø 0,5 mm (wg 24 AWG) |
|
Izolacja żył |
PE, folia poliestrowa, ekran alimuniowy |
|
Powłoka |
szary (RAL 7032) PVC |
|
Średnica zewnętrzna [mm] |
6,2±0,4 |
|
Wskaźnik miedziowy [kg/km] |
14,2 |
|
Masa gotowego kabla [kg/km] |
39,2 |
|
Parametry elektryczne |
|
|
Impedancja falowa [Ω] |
100 ±15 |
|
Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] |
≤56 |
|
Prędkość propagacji NVP [%] |
67 |
|
Rezystancja torów transmisyjnych [Ω/km] |
≤ 188 |
|
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] |
≤ 1600 |
|
Rezystancja izolacji [MΩ/km] |
> 5000 |
|
Układanie i użytkowanie |
|
|
Temperatura pracy [°C] |
-20...+50 |
|
Wilogotność powietrza pracy [%] |
0...100 |
|
Temperatura układania [°C] |
0...+50 |
|
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] |
>8 |
Przewód NETSET F/UTP kat. 5e został przebadany przez
Centralne Laboratorium Badawcze
Instytutu Łączności w Warszawie
uzyskując:
CERTYFIKAT INSTYTUTU ŁĄCZNOŚCI
-
Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
|
|
Tor |
Żyła |
Rezystancja żyły [Ω/km] |
Asymetria rezystancji [%] |
|
FTP kat. 5e |
1 |
a |
82,181 |
0,28 |
|
b |
82,407 |
|||
|
2 |
a |
84,457 |
1,33 |
|
|
b |
85,583 |
|||
|
3 |
a |
82,933 |
0,83 |
|
|
b |
83,620 |
|||
|
4 |
a |
81,619 |
0,07 |
|
|
b |
81,566 |
|||
|
wymagane |
- |
- |
≤150 |
≤3,0 |
-
Sprawdzanie pojemności skutecznej i asymetrii pojemności .
|
|
Tor |
Pojemność skuteczna [nF/km] |
Asymetria pojemności [pF/km] |
|
FTP kat. 5e |
1 |
48,08 |
403 |
|
2 |
50,69 |
2 |
|
|
3 |
48,76 |
382 |
|
|
4 |
47,63 |
79 |
|
|
Wymagane |
- |
≤55 |
≤1600 |
-
Sprawdzenie rezystancji izolacji żył.
|
|
Tor |
Żyła |
Rezystancja izolacji [MΩ/km] |
|
FTP kat. 5e |
1 |
a |
3,5 · 105 |
|
b |
3,8 · 105 |
||
|
2 |
a |
4,5 · 105 |
|
|
b |
4,8 · 105 |
||
|
3 |
a |
3,9 · 105 |
|
|
b |
4,6 · 105 |
||
|
4 |
a |
3,8 · 105 |
|
|
b |
7,0 · 104 |
||
|
Wymagane |
- |
- |
≥150 |
-
Sprawdzenie odporności izolacji na napięcie probiercze.
|
Sposób przyłożenia napięcia probierczego |
Napięcie probiercze w V/AC |
|
|
Zmierzone |
Wymagane |
|
|
Poł. wszystkie żyły "a" - poł wszystkie żyły "b" |
1000 |
1000 |
-
Sprawdzenie tłumienności skutecznej .
|
|
Tor |
Tłumienność skuteczna [dB] |
|
FTP kat. 5e |
1 |
21,1 |
|
2 |
22,3 |
|
|
3 |
21,8 |
|
|
4 |
22,6 |
|
|
Wymagane |
- |
≤24,9 |
-
Sprawdzenie tłumienności zbliżnoprzenikowej.
|
|
Tor |
Tłumienność zbliżnoprzenikowa [dB] |
|
|
FTP kat. 5e |
1-2 |
69,5 |
|
|
1-3 |
65,2 |
|
|
|
1-4 |
64,8 |
|
|
|
2-3 |
66,1 |
|
|
|
2-4 |
68,5 |
|
|
|
3-4 |
69,0 |
|
|
|
Wymagane |
- |
≥34,0 |
-
Badanie tłumienności odbiciowej.
|
|
Tor |
Tłumienność odbiciowa [dB] |
|
|
1 |
20,7 |
|
2 |
22,9 |
|
|
3 |
26,2 |
|
|
4 |
24,1 |
|
|
Wymagane |
- |
≥19,4 |
-
Badanie sumarycznej tłumienności zbliżnoprzenikowej.
|
|
Tor |
Sumaryczna tłumienność zbliżnoprzenikowa [dB] |
|
FTP kat. 5e |
1 |
61,25 |
|
2 |
62,92 |
|
|
3 |
61,67 |
|
|
4 |
62,22 |
|
|
Wymagane |
- |
≥31,0 |
Skrętka NETSET F/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
