Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

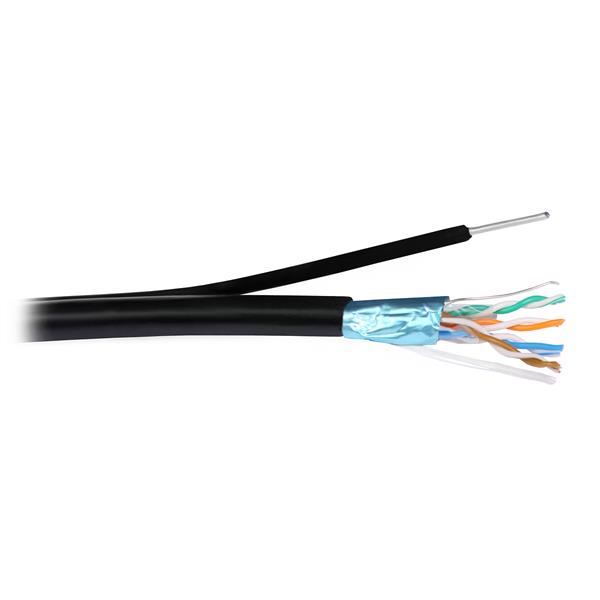

Skrętka NETSET F/UTP 5e ekranowana kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego. Opona zewnętrzna wykonana jest z polietylenu (PE) odpornego na działanie promieniowania słonecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnętrznych.
Cechy wyróżniające skrętki NETSET BOX F/UTP ekranowana kategorii 5e:
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
parametry znacznie przewyższające wymagania kategorii 5e
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
znacznik metrowy,
żyły jednodrutowe miedziane o średnicy Ø 0,5 mm (24 wg AWG),
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 1 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
folia poliestrowa
ekran aluminiowy
powłoka kabla wykonana z polietylenu PE w kolorze czarnym, średnica zewnętrzna Ø 6,4 mm,
błąd w metrażu nadruku max. 0,5%
średnica linki nośnej 1,2 mm.
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e wyprodukowana zgodnie z normami: PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC.
Dane Techniczne
Nazwa | Przewód NETSET F/UTP 5e skrętka ekranowana, zewnętrzna, z linką nośną | |
| | |
Budowa | ||
Żyły | jednodrutowe miedziane | |
Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm | |
Płaszcz | polietylen PE odporny na promieniowanie UV | |
Wzmocnienie | linka nośna | |
Oznaczenia | ||
Żyły | kolory: | biało-pomarańczowy |
biało-zielony | ||
biało-niebieski | ||
biało-brązowy | ||
Parametry elektryczne | ||
Impedancja falowa [Ω] | 100 ±15 | |
Pętla oporu prądu stałego | ≤ 93,8 Ω/km | |
Charakterystyczny opór pozorny (1-100MHz): | (100 ± 15) Ω | |
Rezystancja DC [Ω/100m] | 9,38 | |
Parametry mechaniczne | ||
Minimalny promień zgięcia: | 4 x ø zew | |
Max. siła ciągnienia: | 80 N | |
Zakres temp. podczas użycia: | -20°C do + 70°C | |
Zakres temp. podczas instalacji: | 0°C do + 50°C | |
Średnica zew.: | 6,4 x 9,0 mm |
Wyniki testów skrętki
Return Loss (tłumienność odbicia)
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 20,0 |
4 | 23,0 |
8 | 24,5 |
10 | 25,0 |
16 | 25,0 |
20 | 25,0 |
25 | 24,3 |
31,25 | 23,6 |
62,5 | 21,5 |
100 | 20,1 |
Tłumienie.
Częstotliwość [MHz] | Wynik (max.) [dB] |
1 | - |
4 | 4,1 |
8 | 5,8 |
10 | 6,5 |
16 | 8,2 |
20 | 9,3 |
25 | 10,4 |
31,25 | 11,7 |
62,5 | 17 |
100 | 22 |
NEXT (przesłuch zbliżny).
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 65,3 |
4 | 56,3 |
8 | 51,8 |
10 | 50,3 |
16 | 47,2 |
20 | 45,8 |
25 | 44,3 |
31,25 | 42,9 |
62,5 | 38,4 |
100 | 35,3 |
PSNEXT (Sumaryczny przesłuch zbliżny).
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 62,3 |
4 | 53,3 |
8 | 48,8 |
10 | 47,3 |
16 | 44,4 |
20 | 42,8 |
25 | 41,3 |
31,25 | 39,9 |
62,5 | 35,4 |
100 | 32,3 |
ELFEXT.
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 63,8 |
4 | 51,8 |
8 | 45,7 |
10 | 43,8 |
16 | 39,7 |
20 | 37,8 |
25 | 35,8 |
31,25 | 33,9 |
62,5 | 27,9 |
100 | 23,8 |
PSELFEXT (Sumaryczny przesłuch zdalny).
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 60,8 |
4 | 48,8 |
8 | 42,7 |
10 | 40,8 |
16 | 36,7 |
20 | 34,8 |
25 | 32,8 |
31,25 | 30,9 |
62,5 | 24,9 |
100 | 20,8 |
