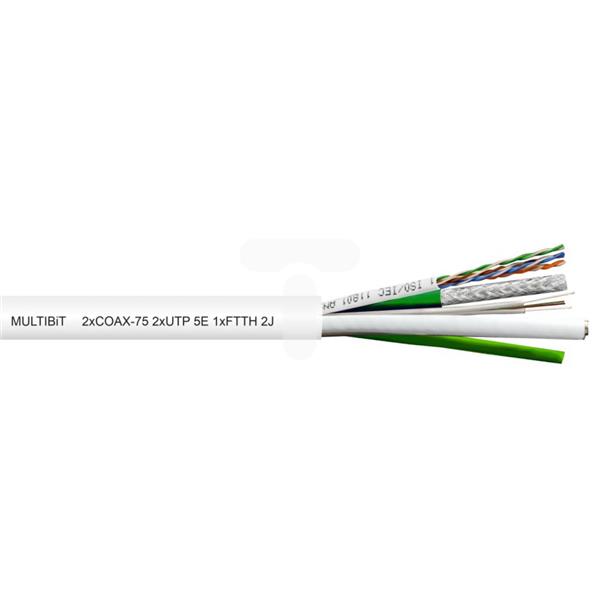

Przewód multiparowy MULTIBiT 2xSAT-75 Al-Pet-Al 1,05/5,0 2xU/UTP 4x2x24AWG kat.5e FTTH 2J

Dane techniczne oraz budowa kabla:

BiTLAN U/UTP cat.5E

Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej 24AWG (0,5)

Izolacja: specjalna mieszanka poliolefinowa

Kolory izolacji żył:zielona, niebieska, brązowa,pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

Ośrodek: cztery pary żył skręcone w ośrodek

Powłoka zewnętrzna: polwinit PCV oponowy

Kolor powłoki:biały RAL9010 i zielony RAL 6018

Średnica zewnętrzna kabla: 4,8mm

Rezystancja pętli żył/pary w temp. 20°C (max): 196Ω/km

Rezystancja izolacji (min): 5GΩxkm

Asymetria rezystancji żył w parze: ≤2%

Pojemność skuteczna dowolnej pary przy 1kHz: 50±5nF/km

Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max): 1600pF/km

Napięcie pracy: 150V

Próba napięciowa - 1min:

napięcie zmienne 50Hz: 700V AC

napięcie stałe: 1000V DC

Impedancja falowa przy częstotliwości 100MHz: 100±5Ω

Prędkość propagacji NVP: 69%

Tłumienność odbiciowa par w zakresieczęstotliwości dB (min) :

f = 4÷10MHz: 20+5xlog(f)

f = 10÷20MHz: 25

f = 20÷200MHz: 25-7xlog(f/20

BiTSAT75

żyła wewnętrzna: miedziana jednodrutowa, Ø=1,05mm

Izolacja: spieniony PE, Ø=5,0mm

Żyła zewnętrzna: folia aluminiowa Al/Pet/Al. oraz oplot z drutów aluminiowych o współczynniku krycia min. 77%

Powłoka: specjalny PVC samogasnący i nierozprzestrzeniający płomienia (wg PN-EN 60332-1, IEC 60332-1)

Kolor powłoki: biały RAL 9010 i zielony RAL 6018

Średnica zewnętrzna kabla: 6,9mm

Rezystancja żyły wewnętrznej: 21Ω/km

Rezystancja żyły zewnętrznej: 25,8Ω/km

Rezystancja izolacji (min.): 5GΩxkm

Pojemność skuteczna: 57nF/km

Impedancja falowa: 75±3Ω

Prędkość propagacji NVP: 80%

Tłumienność ekranowania dla częstotliwości (min.) - klasa A:

30 ÷ 1000 Mhz: 85dB

1GHz ÷ 2,2Ghz: 75dB

Tłumienność odbiciowa dla częstotliwości dB (min)

5÷1000MHz: 23

1÷2,2GHz: 21

BiTFiber FTTH 2J

Włókno światłowodowe: włókno optotelekomunikacyjne w standardzie zgodnie z ITU-T-G657A2- 2 szt.

Wzmocnienie dielektryczne: pręty FRP- 2 szt

Powłoka zewnętrzna: tworzywo bezhalogenowe

Kolory włókna i pokrycia wtórnego według PN-IEC 60304: czerwony, zielony

Kolor powłoki zewnętrznej: biały RAL 9010

Wymiar zewnętrzny kabla: 2,0x3,0mm

Tłumienność dla fali 1310nm (włókno jednomodowe): ≤0,5dB/km

Tłumienność dla fali 1550nm (włókno jednomodowe): ≤0,35dB/km

Ośrodek kabla: ®2 x kabel teleinformatyczny BiTLAN U/UTP cat. 5e oraz 2 x kabel koncentryczny BITSAT 757, rozróżnione w postaci kolorowych powłok skręcone na centralnie ułożonym kablu optotelekomunikacyjnym BiTFiber FTTH 2J Powłoka zewnętrzna: polwinit PCV oponowy, kolor biały RAL9010

Unikalna konstrukcja hybrydowego kabla MULTIBITskładająca się z pięciu oddzielnych kabli 2 x BITLAN U/UTPcat.5e, 2 x BiTSAT757 i 1 x BiTFiber FTTH 2J przeznaczona jest do pracy w nowoczesnych instalacjach telekomunikacyjnych. Jeden kabel umożliwia stworzenie pięciu różnych instalacji: okablowania strukturalnego sieci LAN, cyfrowej telewizji naziemnej lub satelitarnej DVB-T(S), telewizji kablowej DVB-C, sieci videodomofonowej oraz łącza światłowodowego. Dzięki hybrydowej konstrukcji czas i praca jakie należy poświęcić na wykonanie multi instalacji zmniejsza się do minimum. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR)
