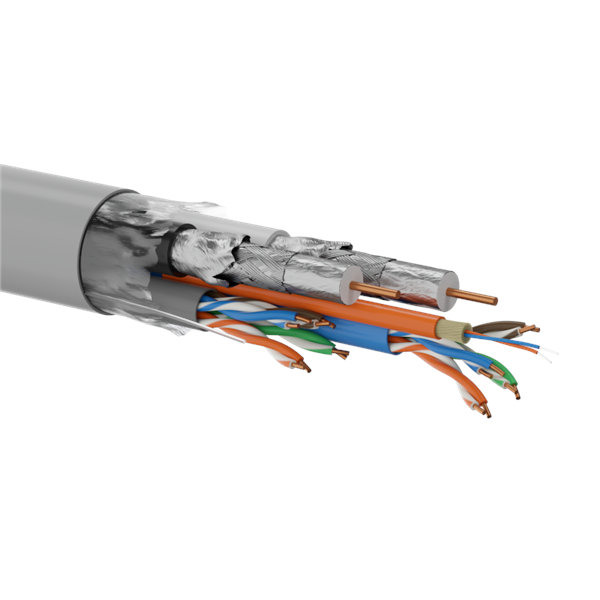

Przewód typu multi-kabel Q-LANTEC MultiMedia to rozwiązanie hybrydowe łączące w jednej konstrukcji aż 5 przewodów umożliwiających tworzenie nowoczesnych instalacji mieszkaniowych.
Umieszczone w jednej powłoce 2 przewody teleinformatyczne U/UTP kat.5e, 2 przewody telewizyjne RG6 oraz 1 dwuwłóknowy przewód światłowodowy FTTH 2J idealnie sprawdzają się w budownictwie wielorodzinnym, usprawniając montaż oraz oszczędzając czas instalatora.
WAŻNA zaleta - różne kolory powłok poszczególnych przewodów transmisyjnych pozwalają na łatwą identyfikację podczas instalacji, dodatkowo kabel posiada folię ochronna oraz linkę (ripcord) umożliwiająca sprawniejsze rozcinanie i ściągnięcie powłoki zewnętrznej.
Za pomocą jednego kabla można zbudować instalację:
Kable spełniają normy PN-EN 50575 (CPR) oraz wykonane są zgodnie z Rozporządzeniem Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej 1289 z dn. 06.11.2012.
KONSTRUKCJA | |
---|---|
Powłoka | PVC |
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
Kolor | szary |
Temperatura pracy | -20°C do + 60°C |
Dodatkowe | linka rozrywająca (ripcord), folia PET owininięta na wewnętrznych przewodach |
Długość | 500m |
Waga | 132 kg |
Wymiary | 760 x 760 x 420 mm |
PARAMETRY KABLA SKRĘTKA | |
---|---|
Kategoria | 5e |
Klasa | D (norma 100MHz) |
Przekrój AWG | 4x2x24AWG |
Żyły | 100% Cu - miedziane, jednodrutowe o średnicy 24AWG |
Izolacja | polietylenowa (HDPE) |
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
Ośrodek | 4 pary skręcone |
Ekran | brak |
Powłoka | PVC |
PoE | 802.3 af |
Kolor | (1) niebieski, (2) szary |
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | |
---|---|
Impedancja falowa (1-100MHz) | (100 ± 15) Ω |
Opóźnienie propagacji (1-100MHz) | ≤ 45 ns/100m |
Opór bierny pojemnościowy | ≤ 5.6 nF/100m |
Rezystancja pętli żył/pary | ≤ 11.5 Ω/100m |
Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
PARAMETRY KABLA RG6 | |
---|---|
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
Klasa ekranowania | A+ |
Średnica rdzenia miedzianego (mm) | 1,02 (±0,01) |
Średnica dielektryka (mm) | 4,57 (±0,1) |
Ekran [1] | AL/PET/AL połączony z dielektrykiem |
Ekran [2] | oplot z drutu aluminiowego, pokrycie >77% |
Ekran [3] | AL/PET |
Płaszcz | |
---|---|
Średnica (mm) | 6,85 (±0.15) |
Materiał | PVC |
Kolor | (1) biały, (2) czarny |
Parametry elektryczne | |
---|---|
Pojemność (pF/m) | 53±2 |
Impedancja (Ω) | 75 (±3) |
Współczynnik skrócenia fali | 85% (±1) |
TŁUMIENNOŚĆ KABLA dB/100m | |
---|---|
5 MHz | 1.90 |
55 MHz | 5.25 |
211 MHz | 10.0 |
270 MHz | 11.0 |
300 MHz | 11.6 |
350 MHz | 12.6 |
400 MHz | 13.6 |
450 MHz | 14.4 |
550 MHz | 16.1 |
750 MHz | 18.5 |
870 MHz | 20.0 |
1000 MHz | 21.5 |
1450 MHz | 26.2 |
1800 MHz | 28.9 |
2250 MHz | 32.8 |
3000 MHz | 39.0 |
PARAMETRY KABLA ŚWIATŁOWODOWEGO | |
---|---|
Liczba włókien | 2 |
Rodzaj włókien | G657A1 |
Średnica kabla | 3 mm* (tolerancja średnicy zewnętrznej kabla +/- 10%) |
Tłumienie włókna dla 1310 nm | <0.40 dB/km |
Tłumienie włókna dla 1550 nm | <0.25 dB/km |
Kolor | pomarańczowy |
Powłoka | PVC |
Element wytrzymałościowy | włókna aramidowe |
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
