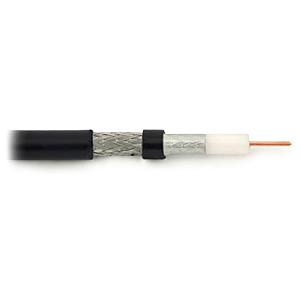

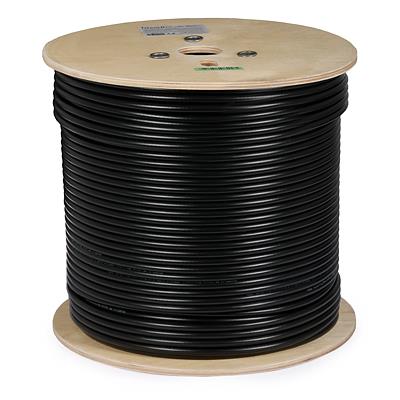

Przewód RG-11 Triset-11 PE+żel 1,63/7,2/10 Cu 300m
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 23194
- Opis produktu
- Recenzje produktu (0)
Wysokiej klasy kabel koncentryczny z rodziny TRISET. Stosowany w instalacjach zbiorowych do łączenia podsieci. Kabel wykonany w płaszczu PE (polietylen), może zatem być montowany na zewnątrz - odporność na ultrafiolet. Kabel jest żelowany, zatem może być układany w ziemi bez dodatkowych osłon.
Cechy wyróżniające:
-
zgodny ze standardem class A,
-
zgodny z wymaganiami rozporządzenia MTBiGM,
-
niska tłumienność,
-
znakomite dopasowanie,
-
wysoka skuteczność ekranowania,
-
powłoka PE,
-
kabel żelowany.
Posiada deklarację zgodności z dyrektywą RoHS.
Skuteczność ekranowania powyżej 100 dB pozwala na równoległe układanie wielu kabli, co jest konieczne w dużych instalacjach z multiswitchami. Rdzeń kabla TRISET-11 o średnicy 1,63 mm jest wykonany z miedzi co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe, nie ulega korozji, nie jest sztywny. Można zatem budować w oparciu o niego bardzo rozległe sieci instalacji zbiorczych i kablowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.
Dane Techniczne
| Nazwa towaru | TRISET-11 PE | ||
| | dokładność | ||
| Rdzeń miedziany | |||
| Średnica rdzenia | mm | 1,63 | +/-0,03 |
| Dielektryk fizycznie spieniany | |||
| Grubość dielektryka | mm | 2,74 | +/-0,05 |
| Średnica dielektryka | mm | 7,11 | +/-0,1 |
| Owalność (odkształcenie od przekroju kołowego) | | +/-2% | |
| Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9um | |||
| Szerokość | mm | 27 | +/-0,3 |
| Zakładka | mm | >3 | +/-0,5 |
| Grubość | um | 46 | +/-3 |
| Oplot | |||
| Materiał | Aluminium | ||
| Średnica drutu | mm | 0,16 | +/-0,01 |
| Liczba drutów | szt | 24 x 7 | |
| Kąt nawinięcia | stopnie | 27 | |
| Pokrycie | % | 86 |
|
| Płaszcz zewnętrzny | |||
| Materiał | PE + żel | ||
| Grubość | mm | 1 | +/-0,1 |
| Średnica | mm | 10,2 | +0,20/-0,05 |
| Kolor |
| czarny |
|
| Parametry ogólne | |||
| Temperatura pracy | °C |
| -30...+70 |
| Minimalny promień gięcia | mm | jednokrotny | 50 |
| Parametry elektryczne | |||
| Rezystancja rdzenia w temperaturze 20 stopni C | Om/km | 8,3 | +/-0,5 |
| Rezystancja oplotu w temperaturze 20 stopni C | Om/km | 13,5 | +/-0,5 |
| Pojemność | pF/m | 52 | +/-1,5 |
| Rezystancja izolacji | MOm/km | 2000 | +/-3% |
| Impedancja | Om | 75 | +/-3 |
| Współczynnik skrócenia fali | % | 84 | +/-1 |
Tłumienność kabla
| Częstotliwość [MHz] | Tłumienie teoretyczne [dB/100m] | Tłumienie zmierzone [dB/100m] |
| 47 | 2,13 | 2,5 |
| 88 | 3,28 | 4,1 |
| 174 | 5,04 | 5,6 |
| 230 | 5,78 | 6,5 |
| 470 | 8,4 | 9,3 |
| 862 | 11,9 | 13,2 |
| 950 | 12,86 | 13,9 |
| 2150 | 20,28 | 21,0 |
| 2400 | 22,1 | 21,6 |
Tłumienność odbić
| Częstotliwość | MHz | 5-470 | 470-862 | 862-2150 | 2150-2400 |
| Teoretyczna | dB | >=23 | >=23 | >=20 | >=18 |
| Zmierzona | dB | 23 | 22 | 20 | 18 |
Ekranowanie
| Częstotliwość | MHz | 30-2400 |
| Współczynnik ekranowania | dB | >=100 |
Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.
Rodzina Triset ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).
Klasy ekranowania przewodów
| Klasa | 30-1000 MHz | 2-3 GHz |
| C | 75 | 55 |
| B | 75 | 55 |
| A | 85 | 65 |
| A+ | 95 | 75 |
| A++ | 105 | 85 |
