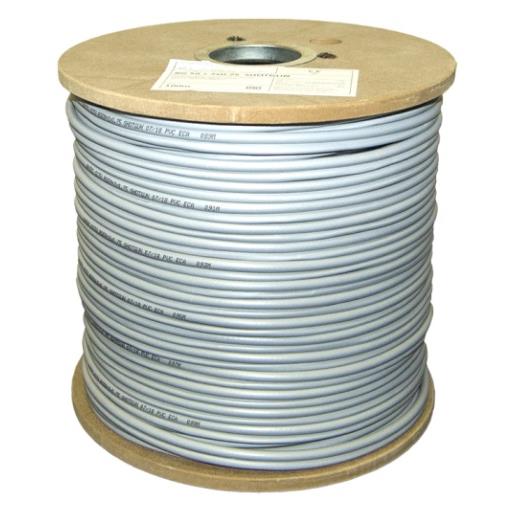

Przewód RG-59+2x0,75 Shotgun 400m
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 28983
Kod producenta: K-60+0,75 40% oplot
- Opis produktu
- Recenzje produktu (0)
SHOTGUN RG59+2X0,75 IDEALNY DO CCTV
• kabel współosiowy zintegrowany z żyłami zasilającymi
• zasilanie linka 2x0,75 mm²
• żyła wewnętrzna miedziana 0,59 mm,
• wygoda stosowania i atrakcyjna cena
RG59+2x0,75 typu Shotgun jest kablem koncentrycznym 75 zintegrowanym z żyłami zasilającymi o konstrukcji ósemkowej , przeznaczonym głównie do stosowania w instalacjach telewizji przemysłowej. Część współosiowa jest przewodem typu RG-59 z żyłą wewnętrzną 0,59 mm i dielektrykiem z litego PE, natomiast zasilanie to dwie żyły wielodrutowe o przekroju 0,75 mm². Parametry podajemy w tabeli poniżej .

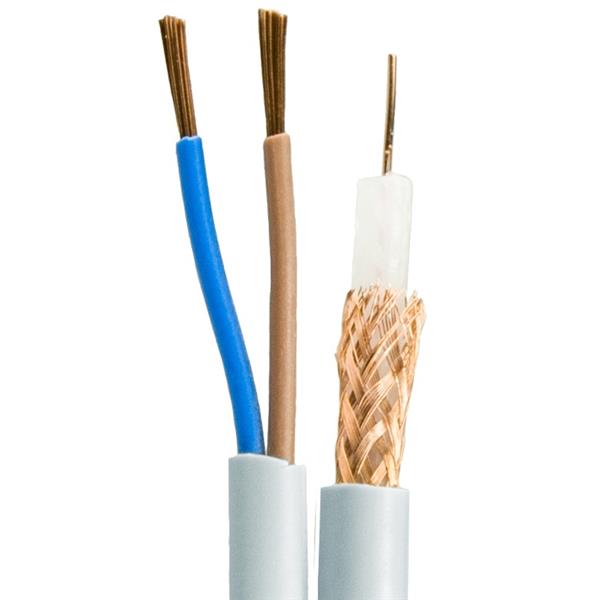

Budowa przewodu : jedna para współosiowa rodzaju 75-0,59/3,7 o impedancji falowej 75 oraz dwie żyły wielodrutowe ( Cu lub CuAl ) o
przekrojach znamionowych 0,75 mm² o izolacji polwinitowej .
Ośrodek przewodu : stanowią ułożone równolegle para współosiowa i dwie żyły sterownicze .
Powłoka zewnętrzna : wykonana z PVC uodpornionego na działanie promieni słonecznych wytłoczona jednooperacyjnie na ośrodek .
Zakres pracy : po ułożeniu kabel przeznaczony jest do pracy w otoczeniu o wilgotności względnej powietrza do 100 % oraz w
temperaturze od -30 do +70 C .
|
Parametr |
RG-59+2x0,75 Shotgun |
|
Część sterownicza ( B ) |
|
Żyły sterownicze ( 6 ) ................................................................... |
2 x linka wielodrutowa w izolacji PVC |
|
Przekrój znamionowy żył sterowniczych ................................................. |
0,75 mm² |
|
Powłoka zewnętrzna ( 5 ) |
PVC – średnica 4,5 mm |
|
Część współosiowa ( A ) |
|
Żyła wewnętrzna ( 4 ) .................................................................... |
Drut Cu - średnica 0,59 mm |
|
Dielektryk ( 3 ) .................................................................... |
PE - średnica 3,7 mm |
|
Ekran ( 2 ) ................................................................... |
Bardzo gęsty oplot ( ~ 90% pokrycia ) |
|
Powłoka zewnętrzna ( 1 ) ................................................................... |
PVC - średnica 5,9 mm |
|
Impedancja () ............................................................................. |
75 3 |
|
Pojemność jednostkowa (pF/m) ............................................................. |
67 3 |
|
Skuteczność ekranowania ( 100 – 900 MHz ) ........................................ |
> 65 dB |
|
Rezystancja żyły wewnętrznej ................................................................. |
46 /km |
|
Minimalny promień zgięcia w instalacjach wewnętrznych ( mm ) |
> 5-krota średnica przewodu |
|
Częstotliwość ( MHz ) 50 100 200 450 800 1000 1300 |
|
Tłumienie ( dB/100m ) 7,6 10,9 15,2 23,2 32,6 36,6 42,1 |
