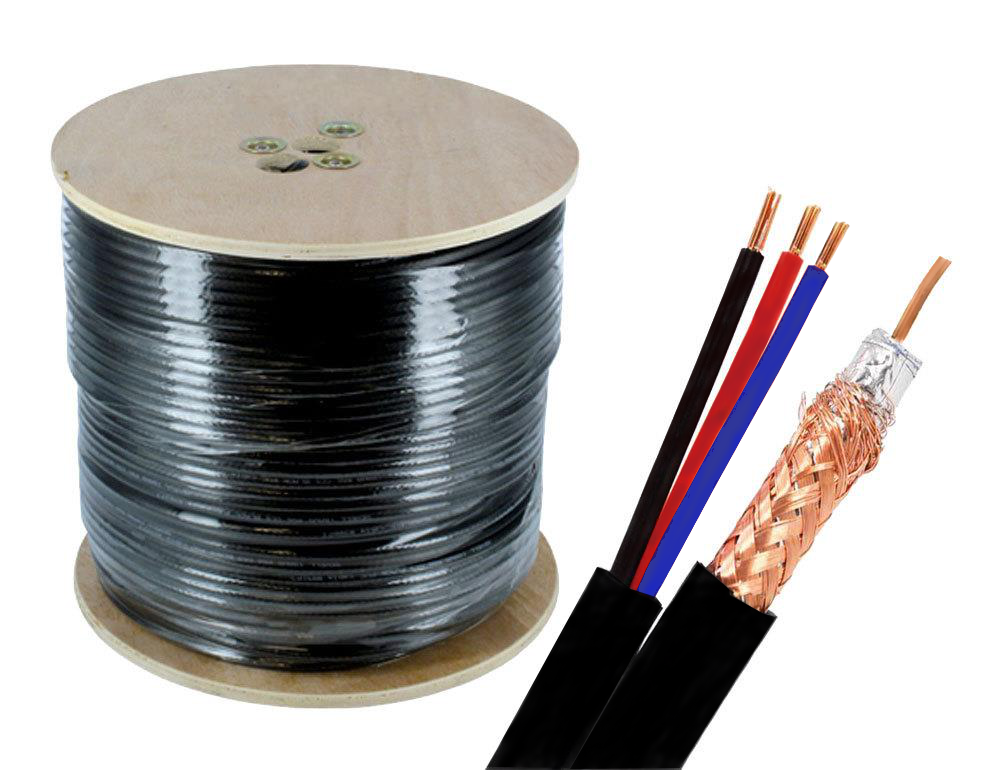

Kabla do zastosowań zewnętrznych - płaszcz wykonany jest z PE odpornego na promieniowanie UV. Dodatkowo warstwa żelu chroniąca przed wilgocią.
Głównym zastosowaniem kabla jest podłączenie kamer zewnętrznych. Żyły zasilające o średnicy 0.5mm umożliwiają przesył napięcia 12V DC oraz 24 i 230V AC. Możliwe jest więc przesłanie zasilania dla kamer oraz grzałek w obudowach zewnętrznych.
Nadaje się do przesyłania zasilania 230V
Cechy:
- w pełni miedziany rdzeń oraz oplot przewodu koncentrycznego;
- powłoka PE odporna na promieniowanie UV;
- warstwa żelu chroniąca przed wilgocią;
- żyły zasilające umożliwiające przesył napięcia 12V, 24V, 230V AC;
- znacznik metrowy.
Specyfikacja:
- rdzeń: miedziany;
- średnica rdzenia mm: 0,58 +/- 0,013
- średnica dielektryka przewodu koncentrycznego mm: 3,7 +/- 0,1;
- średnica izolacji indywidualnej przewodów zasilajacych mm: 2x1,7 +/- 0,1;
- średnica drutów oplotu mm: 0,11;
- oplot: miedziany;
- ilość drutów w oplocie szt: 96;
- pokrycie %: 92;
- średnica zewnętrzna koncentryka mm: 5,5;
- średnica zewętrzna przewodu zasilajacego mm: 6,9;
- minimalny promień gięcia: więcej niż 20 x średnica zewnętrzna;
- zakres temperatur pracy °C: -30 + 60;
- impedancja kabla koncentrycznego Om: 75 +/- 3;
- pojemność kabla koncentrycznego pF: 67 +/- 2;
- współczynnik skrócenia fali %: 66;
- rezystancja rdzenia koncentryka Om/km: <65;
- rezystancja przewodów zasilających Om/km: <37.
Tłumienność kabla koncentrycznego
Częstotliwość [MHz]
|
Tłumienie [dB/100m]
|
50
|
7,97
|
100
|
11,35
|
200
|
16,21
|
500
|
26,14
|
860
|
34,84
|
1000
|
37,77
|
2250 |
58,71 |
3000 |
68,90 |
