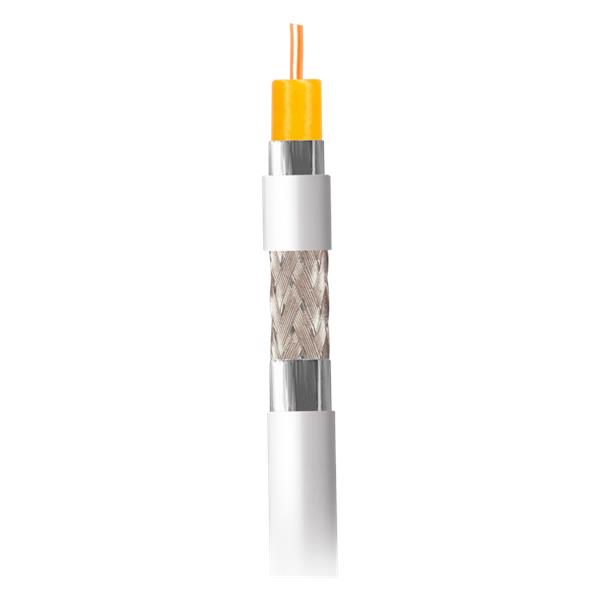

Kabel koncentryczny z żyłą i oplotem wykonanym z miedzi (Cu/Cu). Doskonałe pokrycie oplotu (82%). Kabel potrójnie ekranowany (TSH) – z dodatkową folią ekranującą. Kabel 18AtC, osłona zewnętrzna: LSFH, odporna na promieniowanie UV.
Cechy wyróżniające
Miedziany przewód wewnętrzny (żyła)
Ekranowanie klasy A++
Euroklasa B2ca - jednej z najlepszych kategorii kabli, biorąc pod uwagę reakcję i odporność na ogień
Ogólna charakterystyka
Osłona zewnętrzna LSFH, odporność na promieniowanie UV, kolor biały
Typowa impedancja: 75 Ohm

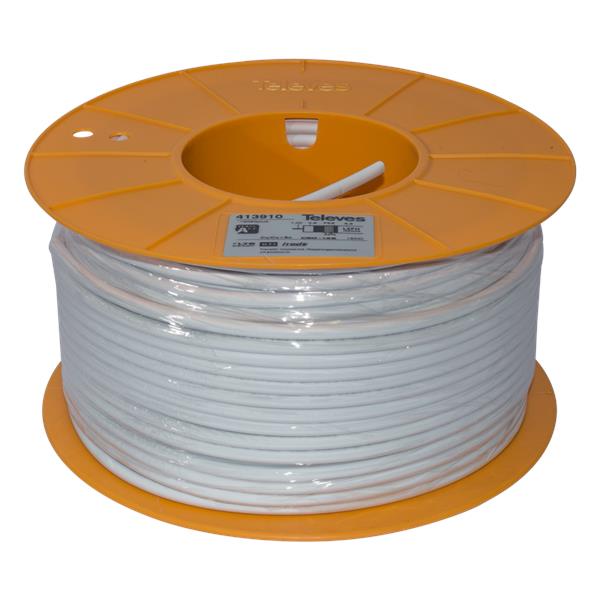

Opakowanie: dostępne rolki o różnych długościach
Dzięki 3 warstwom folii ekranującej (trishield), kable te zapewniają większą odporność na zakłócenia, ponieważ mają bardzo wysokie ekranowanie. Zaleca się stosowanie tych kabli w miejscach o wysokim poziomie zakłóceń elektromagnetycznych.
Jego konstruktywne właściwości zapewniają zgodność z Klasą A++. Zgodność z normą EN 50117:
5 - 30 MHz => TI < 0,9 mΩ/m
30 - 1000 MHz => SA > 105 dB
1000 - 2000 MHz => SA > 95 dB
2000 - 3000 MHz => SA > 85 dB
Gdzie, impedancja transferowa (TI) określa skuteczność ekranowania przy niskich częstotliwościach, a tłumienie ekranowania (SA) określane jest pomiędzy 30 a 3000MHz.
Rodzaj | SK2020plus | |
Standard | EN 50117-2-4 | |
Euroklasa | B2ca | |
Klasa | A++ | |
Żyła wewnętrzna | Ø mm | 1,05 |
Tworzywo | Cu | |
Rez. Ohm/Km | 22 | |
Dielektryk | Ø mm | 4,6 |
Tworzywo | Pianka polietylenowa | |
Folia ekranująca | Aluminium+Poliester | |
Oplot | Tworzywo | CuSn (98%Cu) |
Wymiary (Nc x Ns x Ø) | 24 x 7 x 0,10 | |
Rez. Ohm/Km | <11 | |
% Pokrycie | 82 | |
Druga folia ekranująca | Tak | |
Żel | Nie | |
Osłona zewnętrzna | Ø mm | 6,9 |
Tworzywo | LSFH, odporny na UV | |
Min. kąt zgięcia | mm | 34,5 |
Ekranowanie (1GHz) | dB | >105 |
Pojemność | pF/m | 54 |
Impedancja | Ohm | 75 |
Impedancja przenoszenia (5-30MHz) | mOhm/m | <0,9 |
Prędkość propagacji min. | % | 82 |
Tłumienie (dB/m) | ||
Częstotliwość tłumienia (MHz) | | |
200 | 0,09 | |
500 | 0,14 | |
800 | 0,18 | |
1000 | 0,21 | |
1350 | 0,24 | |
1750 | 0,28 | |
2050 | 0,3 | |
2300 | 0,31 |
