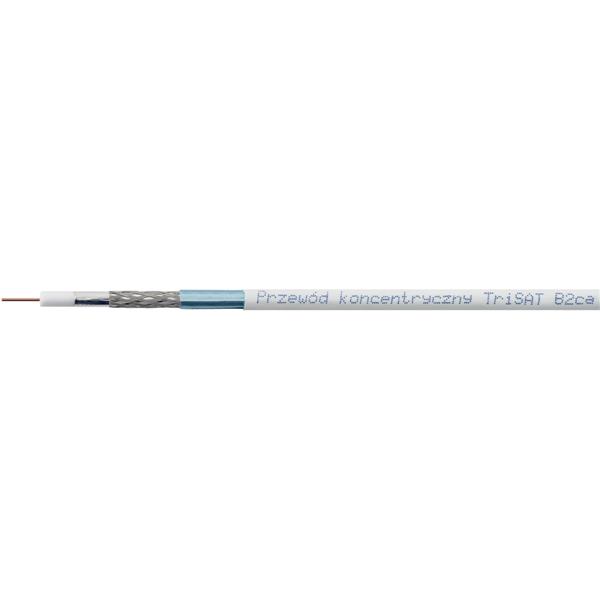

Przewód RG-6 TriSAT B2CA LSZH-FR+ klasa A+ 500m

Wysokiej jakości przewód koncentryczny TriSAT B2CA dedykowany do budowy instalacji RTV/SAT. Kabel wykonany w płaszczu LSZH-FR+ (izolacja bezhalogenowa).

Wysokiej jakości przewód stosowany tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru (szkoły, szpitale). W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.

Cechy wyróżniające:

• zgodny ze standardem class A+

• zgodny z wymaganiami rozporządzenia MTBiGM

• klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1

• przewód w powłoce LSZH-FR+

• miedziany rdzeń 1,00 mm

• niska tłumienność

• znakomite dopasowanie

• wysoka skuteczność ekranowania

• 78% pokrycie oplotem

• 5 lat gwarancji

• 500 m na szpuli z ABS zapakowanej w karton

Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.

Zgodnie z wytycznymi SEP kabel klasy CPR B2ca

musi być instalowany w drogach ewakuacyjnych:

• Budynki wysokościowe (WW) o wysokości ponad 55 m nad poziomem terenu

• Budynki wysokie (W) o wysokości ponad 25 m do 55 m nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie

• Budynki o kategorii zagrożenia ludzi ZL I – zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się

• Budynki o kategorii zagrożenia ludzi ZL II – przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych

• Budynki o kategorii zagrożenia ludzi ZL III – użyteczności publicznej niezakwalifikowane do kategorii ZL I oraz ZL II

• Budynki o kategorii zagrożenia ludzi ZL IV – mieszkalne

• Budynki o kategorii zagrożenia ludzi ZL V – zamieszkania zbiorowego niezakwalifikowane do kategorii ZL I oraz ZL II

• Budynki PM oraz IN (budynki produkcyjne, magazynowe, inwentarskie i in.).

Przewód koncentryczny 75 Om TriSAT B2CA E1022 został przebadany w jednostce notyfikowanej L.S. Fire Testing Institiute Srl o numerze 2479 i uzyskał klasę B2ca-s1a,d1,a1 reakcji na ogień.

TriSAT B2CA spełnia normę EN50117 i jest zgodny ze standardem klasy A+ w całym paśmie transmisyjnym w przedziale częstotliwości 5 - 3000 MHz.

Przewód jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania dedykowanego do instalacji RTV/SAT.

Posiada deklarację zgodności z dyrektywą RoHS, LVD, CPR.

Rozporządzenie MTBiGM z dnia 6 listopada 2012 r w § 192e pkt 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania:

TriSAT B2CA spełnia następujące normy:

• EN 60332-1-2 - opisuje badania palności kabla.

• EN 50399 – opisuje pomiar wydzielania ciepła i wytwarzania dymu przez kable podczas sprawdzania rozprzestrzeniania się płomienia.

• EN 60754-1/2 - opisuje korozyjność gazów powstałych w wyniku spalania.

• EN 61034-2 - opisuje sposób badania gęstości wydzielanych dymów.

TriSAT B2CA E1022_500posiada 78% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

Wartość pokrycia przewodu oplotem (78%) pozostaje w zgodzie z wymogami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,00 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.

Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.
