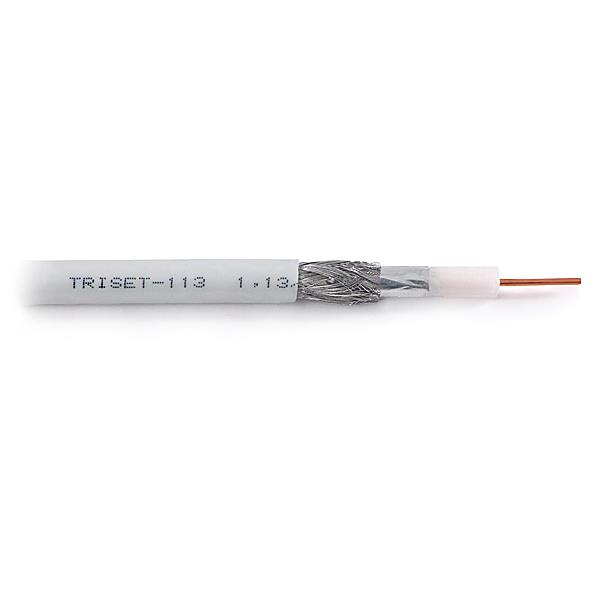

Przewód RG-6 Triset 1,13Cu 1,13/4,8/6,8 kl.A 500m-21792
Przewód RG-6 Triset 1,13Cu 1,13/4,8/6,8 kl.A 500m-21793

Przewód RG-6 Triset 1,13Cu 1,13/4,8/6,8 kl.A 500m

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 17513

Cena brutto: 1 650,28 zł

Cena netto: 1 341,69 zł

Cena katalogowa: 1 650,28 zł

Oszczędzasz: 0,00 zł

Ilość: 500m/bęben
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)


Przewody marki TRISET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Przewód koncentryczny 75 Om TRISET-113  został przebadany w jednostce notyfikowanej L.S. Fire Testing Institute Srl o numerze 2479 i uzyskał klasę Eca reakcji na ogień.

Przewód koncentryczny 75 Om TRISET-113 spełnia normę EN50117 i jest zgodny ze standardem klasy A w całym paśmie transmisyjnym w przedziale częstotliwości 5 - 3000 MHz.

Przewód Triset-113  jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania dedykowanego do instalacji RTV/SAT.

Posiada deklarację zgodności z dyrektywą RoHS.

Rozporządzenie MTBiGM z dnia 6 listopada 2012 r w § 192e pkt 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania:

Wymagania

Charakterystyka Triset-113

Kategoria RG-6 lub wyższa

Kable z rodziny Triset-113 są kablami
kategorii RG-6 o podwyższonych parametrach

Podwójny ekran:
folia aluminiowa + oplot o gęstości ≥ 77%

Podwójny ekran:
folia aluminiowa + oplot 81%

Miedziana żyła wewnętrzna o średnicy
nie mniejszej niż jeden milimetr.

 Żyła miedziana o średnicy 1,13mm

Klasa A

Skuteczność ekranowania
0,03...1 GHz ≥ 85 dB
1...2 GHz ≥ 75 dB
2...3 GHz ≥ 65 dB

Skuteczność ekranowania
0,03...1 GHz ≥ 90 dB
1...2 GHz ≥ 90 dB
2...3 GHz ≥ 85 dB

 Impedancja sprzężeniowa < 5 mΩ/m

 Impedancja sprzężeniowa < 4,6 mΩ/m




Wysokiej jakości przewód koncentryczny Triset-113 dedykowany zarówno do instalacji indywidualnych jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T oraz satelitarna DVB-S/S2).

Cechy wyrózniające:

  • zgodny ze standardem class A,

  • zgodny z wymaganiami rozporządzenia MTBiGM,

  • spełnia wymogi normy na przyspieszone starzenie IEC68-2 część 3,

  • miedziany rdzeń 1,13 mm,

  • niska tłumienność,

  • znakomite dopasowanie,

  • wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A+,

  • 81% pokrycie oplotem

  • 5 lat gwarancji.

Triset-113 posiada 81% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

Wartość pokrycia przewodu oplotem (81%) pozostaje w zgodzie z wymogami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Wysokiej jakości, podwójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,13 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.

Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód Triset-113 cieszy się niesłabnącą popularnością wśród wielu instalatorów. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.





Kable koncentryczne podlegają naturalnemu procesowi starzenia co owocuje zwiększaniem tłumienności. Jakość kabla w procesie przyspieszonego starzenia definiuje norma IEC68-2 część 3. Triset całkowicie ją spełnia i na tej podstawie zostaje udzielona gwarancja 5 letnia.




Dane Techniczne

Nazwa

TRISET 113



dokladność

Rdzeń miedziany

Średnica

mm

1,13

± 0,03

Dielektryk fizycznie spieniany

Grubość dielektryka

mm

1,83

± 0,05

Średnica dielektryka

mm

4,80

± 0,1

Owalność (odkształcenie od przekroju kołowego)

 ± 2%



Folia Al/PET/Al przyklejona do dielektryka 30/12/30 µm

Szerokość

mm

18

 ± 0,3

Zakładka

 mm

 >3

 ± 0,5

Grubość

µm

75

 ± 3

Oplot

Materiał

Aluminium

Średnica drutu

mm

0,12

± 0,01

Liczba drutów

szt

24 x 6



Kąt nawinięcia

stopnie

19,34



Pokrycie

%

81



Płaszcz

Materiał

PVC

Grubość

mm

0,8

± 0,1

Średnica

mm

6,8

+0,20/-0,05

Kolor

Biały (RAL 9010)

Parametry elektryczne

Rezystancja w temperaturze 20°C

Ω/km

16,85

 ± 0,5

Pojemność

pF/m

52

 ± 1,5

Rezystancja izolacji

MΩ/km

2000

± 3%

Impedancja

Ω

75

 ± 3

Współczynnik skrócenia fali

%

84

 ± 1

Parametry mechaniczne

Temperatura pracy

°C

-30...+70



Temperatura układania

°C

-5...+40



Minimalny promień gięcia

mm

35 (jednokrotne)
70 (wielokrotne)



Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.

Triset 113 ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A i A+).

Klasy ekranowania przewodów

Klasa

5-30 MHz [mΩ/m]

30-1000 MHz [dB]

1-2 GHz [dB]

2-3 GHz [dB]

C

50

75

65

55

B

15

75

65

55

A

5

85

75

65

A+

2,5

95

85

75

A++

0,9

105

95

85
