Strona główna » Przewody » Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m
Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m-30134Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m-30135
Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m-30134
Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m-30135

Przewód S/FTP kat.7 Netset Cca-s1a,d1,a1 500m

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 23182

Cena brutto: 2 887,36 zł

Cena netto: 2 347,45 zł

Cena katalogowa: 2 887,36 zł

Oszczędzasz: 0,00 zł

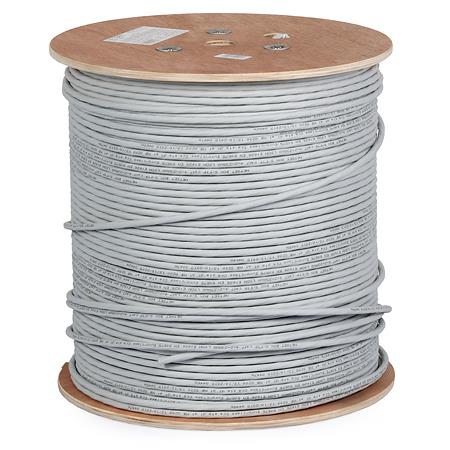

Ilość: 500m/bęben
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Przewód NETSET S/FTP 7 został przebadany w jednostce notyfikowanej FORCE Certyfication o numerze 0200 i uzyskał klasę Cca -s1a, d1, a1 reakcji na ogień.

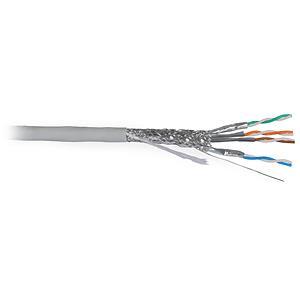

Skrętka NETSET S/FTP kat. 7 jest wysokiej jakości przewodem przeznaczonym do wykonywania profesjonalnych instalacji w warunkach wewnętrznych. Ekran wykonany z siatki oraz folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego.

Cechy wyróżniające skrętki NETSET S/FTP kategorii 7 E1626:

  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

  • parametry znacznie przewyższające wymagania kategorii 7

  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

  • znacznik metrowy,

  • żyły jednodrutowe miedziane o średnicy Ø 0,56 mm (23 wg AWG),

  • żyły izolowane, skręcone w pary, każda para oddzielnie ekranowana folią aluminiową,

  • izolacja żył wykonana z polietylenu Skin-foam-skin PE, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

  • ekran przewodu wykonany z siatki aluminiowej,

  • powłoka kabla wykonana z LSZH, średnica zewnętrzna Ø 7,6 mm.


Skrętka NETSET S/FTP kategorii 7 została wyprodukowana zgodnie z normami:

  • Ogólne wymagania dla kategorii 7

    • ISO/IEC 11801:2011 (Ed. 2.2)

    • IEC 61156-5:2012 (Ed. 2.1)

    • EN 50173-1:2011

    • EN 50173-2:2007 A1:2010

    • EN 50288-10-1:2012

    • ANSI/TIA-568-C.2:2009

  • Reakcja na ogień

    • Klasyfikacja Cca

    • EN 50575:2014 including amendment A1:2016

Przewód objęty jest 15 letnią gwarancją.



Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET S/FTP kategorii 7 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +50 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne

Nazwa

Przewód NETSET S/FTP kat.7 skrętka ekranowana, wewnętrzna



Budowa

Żyły

jednodrutowe miedziane
średnica 0,56 mm

Izolacja żyły

materiał Skin-foam-skin PE
grubość 1,330 mm

Ekran

grubość 0,55 mm

Płaszcz

materiał LSZH
grubość 0,55 mm
średnica 7,6 mm
kolor czarny

Oznaczenia

Przewodu

Nadruk długości przewodu (błąd <0,5%)

Żył

kolory:

biało-pomarańczowy
pomarańczowy

biało-zielony
zielony

biało-niebiseki
niebieski

biało-brązowy
brązowy

Parametry elektryczne

Impedancja falowa [Ω]

100 ±15

Prędkość propagacji NVP [%]

74

Rozrzut opóźnienia [ns/100m]

<25

Pojemność elektryczna asymetryczna do ziemi [pf/100m]

max 330

Rezystancja DC [Ω/100m]

9,38

Średnica szpuli [mm]

380

Szerokość szpuli [mm]

385

Średnica otworu wewnątrz szpuli [mm]

33

Wyniki testów skrętki

  • Return Loss (tłumienność odbicia)

Częstotliwość [MHz]

Wynik [>dB]

1

20

4

23

8

24,5

10

25

16

25

20

25

25

24,3

31,25

23,6

62,5

21,5

100

20,1

200

18

250

17,3

300

17,3

600

17,3

  • Tłumienie

Częstotliwość [MHz]

Wynik [

1

-

4

3,74

8

5,24

10

5,86

16

7,41

20

8,29

25

9,29

31,25

10,41

62,5

14,88

100

19,02

200

27,47

250

30,97

300

34,19

600

50,10

  • NEXT (przesłuch zbliżny)

Częstotliwość [MHz]

Wynik [>dB]

1

78

4

78

8

78

10

78

16

78

20

78

25

78

31,25

78

62,5

75,5

100

72,4

200

67,9

250

66,4

300

65,2

600

60,7



  • PSNEXT (Sumaryczny przesłuch zbliżny)

Częstotliwość [MHz]

Wynik [>dB]

1

75

4

75

8

75

10

75

16

75

20

75

25

75

31,25

75

62,5

72,5

100

69,4

200

64,9

250

63,4

300

62,2

600

57,7

  • ELFEXT

Częstotliwość [MHz]

Wynik [>dB]

1

78

4

78

8

75,9

10

74

16

69,9

20

68

25

66

31,25

64,1

62,5

58,1

100

54

200

48

250

46

300

44,5

600

38,4

  • PSELFEXT (Sumaryczny przesłuch zdalny)

Częstotliwość [MHz]

Wynik [>dB]

1

75

4

75

8

72,9

10

71

16

66,9

20

65

25

63

31,25

61,1

62,5

55,1

100

51

200

45

250

43

300

41,5

600

35,4
