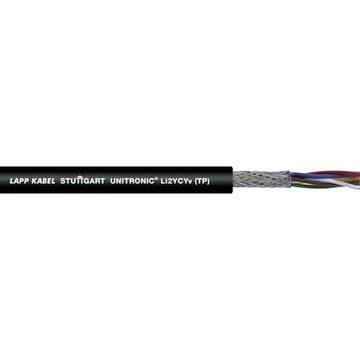

Przewód sterowniczny Unitronic EiB 2x2x0,22 mb

Ekranowany przewód do transmisji danych, żyły w izolacji PE, parowane, wzmocniony płaszcz zewnętrzny

UNITRONIC® Li2YCYv (TP): Kabel do transmisji danych o niskiej pojemności elektrycznej w płaszczu z PVC, ze skręcanymi parami żył w PE kodowanymi zgodnie z DIN 47100, wzmocniony czarny płaszcz/do układania na zewnątrz, oprzewodowanie do złączy RS422/RS485

Przewody do RS485/RS422

Normy i aprobaty

• Według VDE 0812

Budowa produktu

• Żyła 7-drutowa z czystej miedzi

• Izolacja żyły wykonana z polietylenu (PE)

• Struktura TP - parowane żyły

• Oplot z ocynowanych drucików miedzianych

• Zwiększona grubość płaszcza zewnętrznego ("Yv")

• Kolor płaszcza zewnętrznego: czarny (RAL 9005)

  • • • Korzyści

• Pełny oplot minimalizuje zakłócenia elektryczne

• Oddzielenie obwodów dzięki konstrukcji ze skrętki parowanej (TP) (efekt przesłuchu)

  • • Zakres zastosowania

• Szczególnie nadaje się do okablowania systemów przekazywania danych z prędkością transmisji do 10 Mbit./sek. i jest odpowiedni do interfejsów RS422 i RS485

• Dla połączeń nieruchomych oraz połączeń ruchomych w ograniczonym zakresie

• Do zastosowania w pomieszczeniach suchych i wilgotnych

• Przewód sygnałowy, sterowniczy i pomiarowy do wolnego przesyłania wrażliwych sygnałów i do wysokiej szybkości transmisji danych

• UNITRONIC® Li2YCYv (TP) wzmocniony, czarny płaszcz zewnętrzny (Yv) o minimalnej/przeciętnej grubości ścianki 1,8 mm przeznaczony do zastosowania wewnątrz i na zewnątrz oraz do zastosowań, w których wzmocniony płaszcz zewnętrzny może być dużą zaletą

  • • Cechy produktu

• Samogasnący zgodnie z IEC 60332-1-2

Klasyfikacja ETIM 5

• ETIM 5.0 Class-ID: EC000104

• Opis klasy ETIM 5.0: Przewód sterowniczy



Klasyfikacja ETIM 6

• ETIM 6.0 Class-ID: EC000104

• ETIM 6.0 Class-Description: przewód sterowniczy

• Oznaczenie żył

• DIN 47100, patrz załącznik T9



Pojemność robocza

• Przy 800 Hz: max. 60 nF/km

Indukcyjność

• Około 0,65 mH/km



Budowa żyły

• Żyła 7-drutowa, zgodnie z VDE 0881



Minimalny promień gięcia

• Połączenia sporadycznie ruchome: 15 x średnica zewnętrzna

• Połączenia nieruchome: 6 x średnica zewnętrzna



Tłumienie przesłuchu zbliżonego

• Do 1 MHz min. 50 dB

• Do 10 MHz min. 40 dB



Napięcie próbne

• Żyła/żyła: 2000 V

• Żyła/ekran: 1000 V



Impedancja falowa

• 100 ± 15 Om (> 1 MHz)

Zakres temperatury

• Połączenia sporadycznie ruchome: od -5°C do +70°C

• Połączenia nieruchome: od -40°C do +80°C
