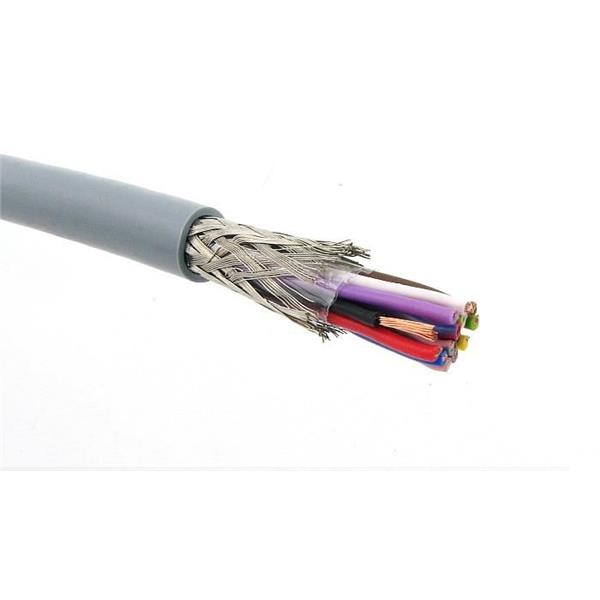

Przewód sterowniczy LiYCY 14x0,34 300/300V mb
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 26653
- Opis produktu
- Recenzje produktu (0)
Przewody dla elektroniki przemysłowej, automatyki i transmisji danych przeznaczone do okablowania urządzeo kontrolnych i sterujących linii technologicznych, systemów pomiarowych i regulacyjnych, do połączeo urządzeo peryferyjnych współpracujących z komputerami oraz do transmisji danych w systemach komputerowych
Przewody przeznaczone do pracy w systemach sterowania i sygnalizacji. Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych.
| Dane techniczne | |
| Żyła robocza: miedziana wielodrutowa, okrągła. | |
| Napięcie pracy 300/500V | |
| Ekran w postaci oplotu z drutów miedzianych ocynowanych | |
| Temperatura pracy: od -30'C do +70'C (przy ułożeniu na stałe) , od -5'C do +70'C (przy instalacji ruchomej) | |
| Przybliżona masa 1km kabla: 75,5 kg | |
| Wiązki kabla stanowią żyły izolowane skręcone warstwami w ośrodek | |
| Palność kabla: nie rozprzestrzeniają płomienia | |
| Powłoka: | Izolacja: polwinit izolacyjny (PVC). |
| Kolor izolacji | Szary |
| Ilość w opakowaniu zbiorczym/jednostkowym | Cena za metr bieżący. |
| Dane pozostałe | Powłoka kabli charakteryzuje się dobrą odpornością na działanie olejów. |
| Inne dane opisowe | Kable nadają się do zastosowań elektroenergetycznych, dla których prądy nie przekraczają dopuszczalnych obciążalności prądowych. |
| Zastosowanie |
Przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. |
- Specjalny przewód do przesylu danych w izolacji PVC wykonany wg DIN VDE 0812 i 0814
- Zakres temperatur
elastycznie -5°C do +80°C
stacjonarnie -40°C do +80°C - Rezystancja przewodów
0,14 mm2 = 138 Om/km
0,25 mm2 = 77,8 Om/km - Napięcie pracy
0,14 mm2 = max. 350 V
0,25 mm2 = max. 500 V - Napięcie testu
0,14 mm2 1200 V
0,25 mm2 2000 V - Napięcie przebicia
0,14 mm2 2400 V
0,25 mm2 4000 V - Pojemność pracy
żyła/żyła 0,14 mm2 = 147 pF/m
żyła/żyła > = 0,25 mm2 = 152,5 pF/m
żyła/ekran 0,14 mm2 = 147 pF/m
żyła/ekran > = 0,25 mm2 = 263 pF/m - Impedancja
0,14 mm2 = 536 Om/1 kHz/20°C
0,25 mm2 = 396 Om/1 kHz/20°C - Indukcja ok. 0,65 mH/km
- Sprzężenie: 250 pF/100 m/1kHz
- Rezystancja ekranu
0,14 mm2 = 36 Om/km
0,25 mm2 = 18 Om/km - Tłumienność przenikowa
0,14 mm2 = 3,6 dB/1 kHz/km
0,25 mm2 = 2,2 dB/1 kHz/km - Minimalny promień gięcia
elastycznie 12 x Ø kabla
przy ułożeniu na stałe 6 x Ø kabla - Odporność na promieniowanie
do 80 x 106 cJ/kg (do 80 Mrad)
- Olejoodporny, odporność chemiczna
- PVC samogasnące i płomienioodporne, testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
- Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
Stosowany jako przewód sterowniczy, sygnałowy stosowany w obszarach szczególnie zagrożonych interferencją elektromagnetyczną przesyłanego sygnału. Konstrukcja ta eliminuje zakłócenia związane z równoległym ułożeniem przewodów. Jakość ekranowania pozwala na jego stosowanie w studyjnych systemach transmisji sygnału dźwiękowego i wizyjnego. Dzięki skręceniu żył parami uzyskuje się bardzo korzystne wartości tłumienności przenikowej.
EMC - Kompatybilność elektromagnetyczna
W celu zoptymalizowania EMV polecamy obustronny, rozległy kontakt oplotu miedzianego z zaciskami (np. poprzez dławiki kablowe)
CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG.
