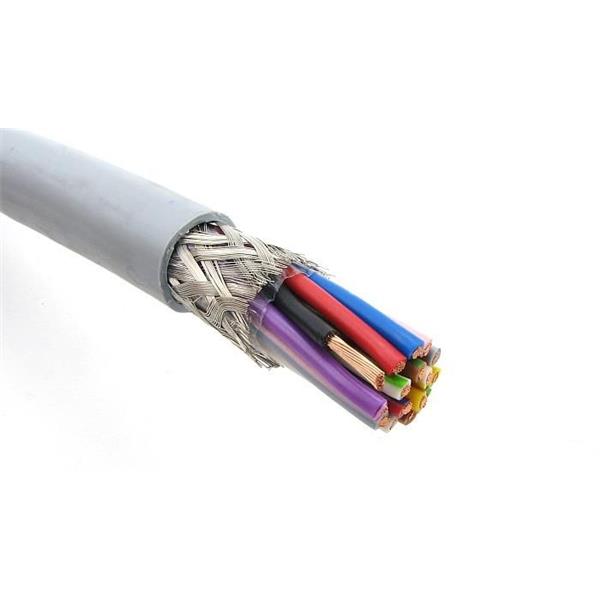

Przewód sterowniczy LiYCY 16x0,34 300/300V mb

Przewód sterowniczy LiYCY 16x0,34 300/300V mb

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 09790

Cena brutto: 16,52 zł

Cena netto: 13,43 zł

Cena katalogowa: 16,52 zł

Oszczędzasz: 0,00 zł

Ilość: mb.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Przewody dla elektroniki przemysłowej, automatyki i transmisji danych przeznaczone do okablowania urządzeo kontrolnych i sterujących linii technologicznych, systemów pomiarowych i regulacyjnych, do połączeo urządzeo peryferyjnych współpracujących z komputerami oraz do transmisji danych w systemach komputerowych

Przewody przeznaczone do pracy w systemach sterowania i sygnalizacji. Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych.


Dane techniczne
  Żyła robocza: miedziana wielodrutowa, okrągła.
  Napięcie pracy 300/500V
  Ekran w postaci oplotu z drutów miedzianych ocynowanych
  Temperatura pracy: od -30'C do +70'C (przy ułożeniu na stałe) , od -5'C do +70'C (przy instalacji ruchomej)
  Przybliżona masa 1km kabla: 75,5 kg
  Wiązki kabla stanowią żyły izolowane skręcone warstwami w ośrodek
  Palność kabla: nie rozprzestrzeniają płomienia
Powłoka: Izolacja: polwinit izolacyjny (PVC).
Kolor izolacji Szary
Ilość w opakowaniu zbiorczym/jednostkowym Cena za metr bieżący.
Dane pozostałe Powłoka kabli charakteryzuje się dobrą odpornością na działanie olejów.
Inne dane opisowe Kable nadają się do zastosowań elektroenergetycznych, dla których prądy nie przekraczają dopuszczalnych obciążalności prądowych.
Zastosowanie

Przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki.



  • Specjalny przewód do przesylu danych w izolacji PVC wykonany wg DIN VDE 0812 i 0814
  • Zakres temperatur
    elastycznie        -5°C do +80°C
    stacjonarnie  -40°C do +80°C
  • Rezystancja przewodów
    0,14 mm2 = 138 Om/km
    0,25 mm2 = 77,8 Om/km
  • Napięcie pracy
    0,14 mm2 = max. 350 V
    0,25 mm2 = max. 500 V
  • Napięcie testu
    0,14 mm2 1200 V
    0,25 mm2 2000 V
  • Napięcie przebicia
    0,14 mm2 2400 V
    0,25 mm2 4000 V
  • Pojemność pracy
    żyła/żyła 0,14 mm2 = 147 pF/m
    żyła/żyła > = 0,25 mm2 = 152,5 pF/m
    żyła/ekran 0,14 mm2 = 147 pF/m
    żyła/ekran > = 0,25 mm2 = 263 pF/m
  • Impedancja
    0,14 mm2 = 536 Om/1 kHz/20°C
    0,25 mm2 = 396 Om/1 kHz/20°C
  • Indukcja ok. 0,65 mH/km
  • Sprzężenie: 250 pF/100 m/1kHz
  • Rezystancja ekranu
    0,14 mm2 = 36 Om/km
    0,25 mm2 = 18 Om/km
  • Tłumienność przenikowa
    0,14 mm2 = 3,6 dB/1 kHz/km
    0,25 mm2 = 2,2 dB/1 kHz/km
  • Minimalny promień gięcia
    elastycznie 12 x Ø kabla
    przy ułożeniu na stałe 6 x Ø kabla
  • Odporność na promieniowanie
    do 80 x 106 cJ/kg (do 80 Mrad)
  • Olejoodporny, odporność chemiczna
  • PVC samogasnące i płomienioodporne, testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
  • Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie

Stosowany jako przewód sterowniczy, sygnałowy stosowany w obszarach szczególnie zagrożonych interferencją elektromagnetyczną przesyłanego sygnału. Konstrukcja ta eliminuje zakłócenia związane z równoległym ułożeniem przewodów. Jakość ekranowania pozwala na jego stosowanie w studyjnych systemach transmisji sygnału dźwiękowego i wizyjnego. Dzięki skręceniu żył parami uzyskuje się bardzo korzystne wartości tłumienności przenikowej.
EMC - Kompatybilność elektromagnetyczna
W celu zoptymalizowania EMV polecamy obustronny, rozległy kontakt oplotu miedzianego z zaciskami (np. poprzez dławiki kablowe)
CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG.
