Numer katalogowy: 19212
ZASTOSOWANIE

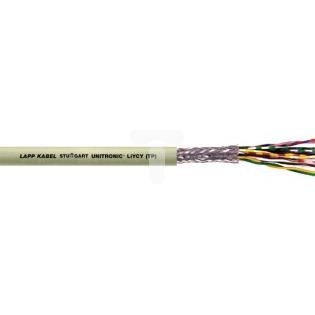

Kable ekranowane LIYCY-P z wiązkami parowymi przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Zastosowanie wiązek parowych pozwala uzyskać zmniejszenie wzajemnych oddziaływań pomiędzy różnymi sygnałami przesyłanymi w kablu. Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych. Specjalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej. Kable nadają się do zastosowań elektroenergetycznych, dla których prądy nie przekraczają dopuszczalnych obciążalności prądowych podanych w informacji technicznej. Powłoka kabli charakteryzuje się dobrą odpornością na działanie olejów. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków.
BUDOWA
- żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych
- izolacja żył wykonana z polwinitu izolacyjnego (PVC)
- żyły izolowane skręcone w pary
- pary skręcone w ośrodek
- kolory izolacji żył wg normy DIN 47100
- ośrodek kabla owinięty taśmą poliestrową
- ekran w postaci oplotu z drutów miedzianych ocynowanych, optyczna gęstość krycia ekranu >80 %
- powłoka kabla wykonana z polwinitu oponowego (PVC) w kolorze szarym RAL 7001
Przekrój |
[mm2] |
0,14 |
0,25 |
0,34 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
Wartość szczytowa napięcia pracy |
[V] |
350 |
350 |
350 |
500 |
500 |
500 |
500 |
500 |
Próba napięciowawartość skuteczna napięcia przemiennego, 50 Hz |
[V] |
1200 |
1200 |
1200 |
1500 |
1500 |
1500 |
1500 |
1500 |
Rezystancja żyły- maks.( w temperaturze 20°C) |
[Ohm/km] |
138,0 |
79,0 |
57,0 |
39,0 |
26,0 |
19,5 |
13,3 |
7,98 |
Pojemność między żyłamiprzy 1 kHzwartość orientacyjna |
[nF/km] |
100 |
110 |
110 |
120 |
120 |
130 |
130 |
130 |
Napięcie pracy Uo/U |
: 300/300 V |
||||||||
Rezystancja izolacji- min. |
: 20 M Ohm x km |
||||||||
Indukcyjność- wartość orientacyjna |
: 0,7 mH/km |
||||||||
Impedancja- wartość orientacyjna |
: 80W |
||||||||
Zakres temperatury pracy: |
|||||||||
- instalacja na stałe |
: -30 do +80 °C |
||||||||
- instalacja ruchoma |
: -5 do +70 °C |
||||||||
Minimalny promień zginania |
: 15 x średnica kabla |
||||||||
Palność kabla |
: kable nie rozprzestrzeniają płomienia |
||||||||
Próby palności |
: - DIN EN 50265-2-1 |
||||||||
: - IEC 60332-1 |
|||||||||
- PN-89/E-04160/55 metoda 1 |
|||||||||
Wykonanie w oparciu o normy |
: - VDE 0812 |
||||||||
: - VDE 0814 |
