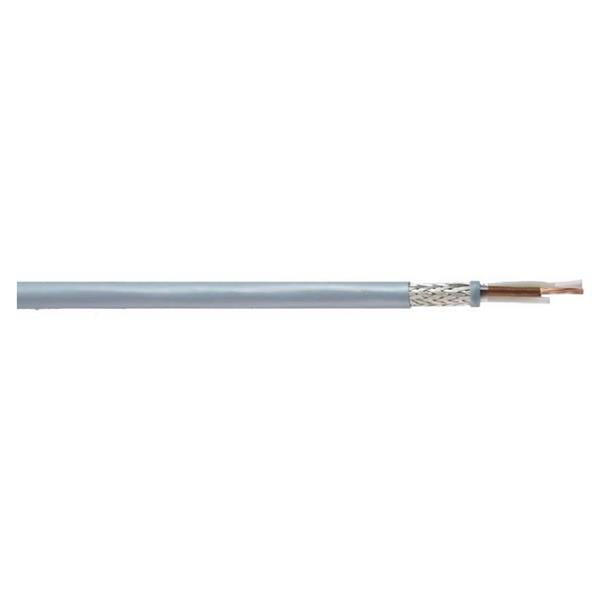

Przewód sterowniczy LiYCY-p 2x2x0,50 300/300V mb

ZASTOSOWANIE

Kable ekranowane TECHNOTRONIK - LIYCY-P z wiązkami parowymi przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki.
Zastosowanie wiązek parowych pozwala uzyskać zmniejszenie wzajemnych oddziaływań pomiędzy różnymi sygnałami przesyłanymi w kablu.
Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych.
Specjalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej.
Kable nadają się do zastosowań elektroenergetycznych, dla których prądy nie przekraczają dopuszczalnych obciążalności prądowych podanych poniżej w danych technicznych.
Powłoka kabli charakteryzuje się dobrą odpornością na działanie olejów.
Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków.

BUDOWA

• żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych
  (druty ocynowane na życzenie)

• izolacja żył wykonana z polwinitu izolacyjnego (PVC)

• żyły izolowane skręcone w pary

• pary skręcone w ośrodek

• kolory izolacji żył wg normy DIN 47100

• ośrodek kabla owinięty taśmą poliestrową

• ekran w postaci oplotu z drutów miedzianych ocynowanych,
  optyczna gęstość krycia ekranu >80 %

• powłoka kabla wykonana z polwinitu oponowego (PVC) w kolorze szarym RAL 7001
  (inne kolory na życzenie)




  Przekrój	[mm2]
  Wartość szczytowa napięcia pracy	[V]
  Próba napięciowawartość skuteczna napięcia przemiennego, 50 Hz	[V]
  Rezystancja żyły- maks.( w temperaturze 20°C)	[W/km]
  Pojemność między żyłamiprzy 1 kHzwartość orientacyjna	[nF/km]
  Napięcie pracy Uo/U	: 300/300 V
  Rezystancja izolacji- min.	: 20 MWx km
  Indukcyjność- wartość orientacyjna	: 0,7 mH/km
  Impedancja- wartość orientacyjna	: 80W
  Zakres temperatury pracy:
  - instalacja na stałe	: -30 do +80 °C
  - instalacja ruchoma	: -5 do +70 °C
  Minimalny promień zginania	: 15 x średnica kabla
  Palność kabla	: kable nie rozprzestrzeniają płomienia
  Próby palności	: - DIN EN 50265-2-1
  	: - IEC 60332-1
  	- PN-89/E-04160/55 metoda 1
  Wykonanie w oparciu o normy	: - VDE 0812
  	: - VDE 0814
