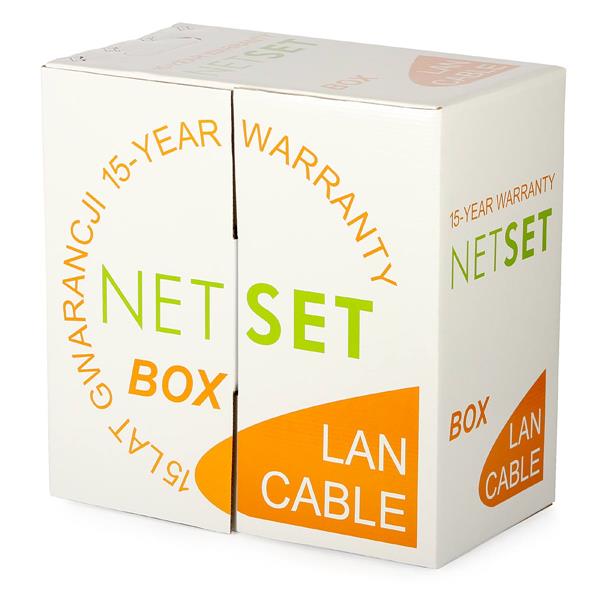

Przewód UTP kat.5e Netset HQ Cu 305m
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 22223
- Opis produktu
- Recenzje produktu (0)
Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.
Skrętka NETSET BOX U/UTP kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków.
Skrętka NETSET jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Cechy wyróżniające skrętki NETSET U/UTP kategorii 5e :
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 5+
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-

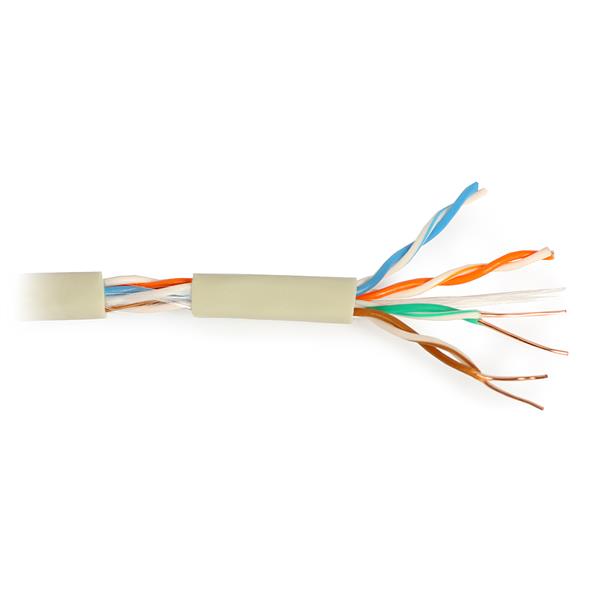

żyły jednodrutowe miedziane o średnicy Ø 0,50 mm (24 wg AWG),
-
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 0,88 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
żyły izolowane skręcone w pary, średnica pary Ø 1,8 mm,
-
pary skręcone w ośrodek, średnica ośrodka ~ Ø 4,0 mm,
-
powłoka kabla wykonana z polwinitu PCV w kolorze szarym RAL 7032, średnica zewnętrzna Ø 5,0 mm,
-
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/UTP kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
| Nazwa | NETSET U/UTP 5e |
| Budowa | |
| Żyły | jednodrutowe miedziane o średnicy Ø 0,50 mm (wg 24 AWG) |
| Izolacja żył | PE |
| Powłoka | PCV szary RAL 7032 |
| Średnica zewnętrzna [mm] | 5,0 ±0,3 |
| Wskaźnik miedziowy [kg/km] | 14,9 |
| Masa gotowego kabla [kg/km] | 28,5 |
| Parametry elektryczne | |
| Impedancja falowa [Ω] | 100 ±15 |
| Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] | 50 ±1 |
| Prędkość propagacji NVP [%] | 67 |
| Rezystancja torów transmisyjnych [Ω/km] | ≤ 188 |
| Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] | ≤ 1600 |
| Rezystancja izolacji [MΩ/km] | > 500 |
| Układanie i użytkowanie | |
| Temperatura pracy [oC] | -20...+70 |
| Wilogotnośc powietrza pracy [%] | 0...100 |
| Temperatura układania [oC] | 0...+50 |
| Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] | >8 |
Wyniki badań przewodu NETSET U/UTP kat. 5e przeprowadzone przez
INSTYTUT ŁĄCZNOŚCI w Warszawie
-
Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
| Typ kabla | Tor | Żyła | Rezystancja żyły [Ω/km] | Asymetria rezystancji [%] |
| UTP kat. 5e | 1 | a | 92,726 | 0,35 |
| b | 93,054 | |||
| 2 | a | 94,662 | 0,34 | |
| b | 94,982 | |||
| 3 | a | 96,228 | 0,55 | |
| b | 96,755 | |||
| 4 | a | 96,107 | 0,39 | |
| b | 95,733 | |||
| Wymaganie | - | - | <150 | ≤3,0 |
-
Sprawdzanie pojemności skutecznej i asymetrii pojemności .
| Typ kabla | Tor | Pojemność skuteczna [nF/km] | Asymetria pojemności [pF/km] |
| UTP kat. 5e | 1 | 47,35 | 77 |
| 2 | 44,87 | 132 | |
| 3 | 45,71 | 36 | |
| 4 | 46,70 | 5 | |
| Wymaganie | - | - | ≤1600 |
-
Sprawdzenie rezystancji izolacji żył.
| Typ kabla | Tor | Żyła | Rezystancja izolacji [Ω/km] |
| UTP kat. 5e | 1 | a | 8,8·104 |
| b | 1,2·105 | ||
| 2 | a | 9,0·104 | |
| b | 1,6·105 | ||
| 3 | a | 8,1·104 | |
| b | 2,0·105 | ||
| 4 | a | 7,5·104 | |
| b | 1,1·105 | ||
| Wymaganie | - | - | ≥50 |
-
Sprawdzenie odporności izolacji na napięcie probiercze.
| Sposób przyłożenia napięcia probierczego | Napięcie probiercze w V/AC | |
| Zmierzone | Wymagane | |
| Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" | 1000 | 1000 |
-
Sprawdzenie tłumienności skutecznej .
| Typ kabla | Tor | Tłumienność skuteczna [dB] |
| UTP kat. 5e | 1 | 22,9 |
| 2 | 22,8 | |
| 3 | 21,5 | |
| 4 | 21,2 | |
| Wymaganie | - | ≤24,9 |
-
Sprawdzenie tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Tłumienność zbliżnoprzenikowa [dB] |
| UTP kat. 5e | 1 - 2 | 43,5 |
| 1 - 3 | 47,9 | |
| 1 - 4 | 45,3 | |
| 2 - 3 | 44,9 | |
| 2 - 4 | 47,8 | |
| 3 - 4 | 41,4 | |
| Wymaganie | - | ≥34,0 |
-
Badanie tłumienności odbiciowej.
| Typ kabla | Tor | Tłumienność odbiciowa [dB] |
| UTP kat. 5e | 1 | 20,8 |
| 2 | 21,2 | |
| 3 | 20,9 | |
| 4 | 19,9 | |
| Wymaganie | - | ≥19,4 |
-
Badanie sumarycznej tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Sumaryczna tłumienność zbliżnoprzenikowa [dB] |
| UTP kat. 5e | 1 | 36,94 |
| 2 | 33,93 | |
| 3 | 33,63 | |
| 4 | 35,44 | |
| Wymaganie | - | ≥31,0 |
Własności transmisyjne
Skrętka NETSET U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
