Strona główna » Przewody » Przewód UTP kat.5e Netset HQ Cu 500m
Przewód UTP kat.5e Netset HQ Cu 500m-30111Przewód UTP kat.5e Netset HQ Cu 500m-30112

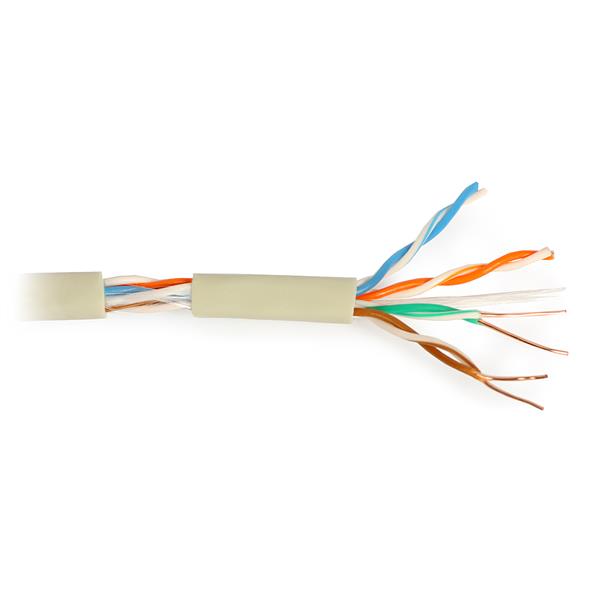

Przewód UTP kat.5e Netset HQ Cu 500m-30111

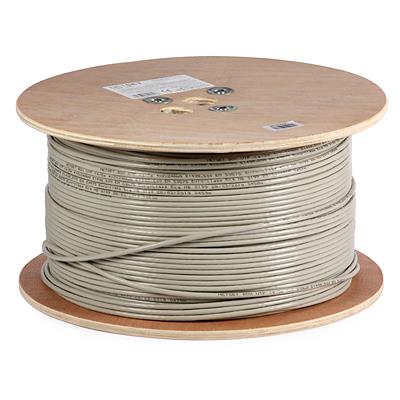

Przewód UTP kat.5e Netset HQ Cu 500m-30112

Przewód UTP kat.5e Netset HQ Cu 500m

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 23171

Cena brutto: 1 658,51 zł

Cena netto: 1 348,38 zł

Cena katalogowa: 1 658,51 zł

Oszczędzasz: 0,00 zł

Ilość: 500m/bęben
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.


Skrętka NETSET BOX U/UTP kategorii 5e   to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków.

Skrętka NETSET jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.

Cechy wyróżniające skrętki NETSET U/UTP kategorii 5e  :

  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

  • parametry znacznie przewyższajace wymagania kategorii 5+

  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

  • znacznik metrowy,

  • żyły jednodrutowe miedziane o średnicy Ø 0,50 mm (24 wg AWG),

  • izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 0,88 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

  • żyły izolowane skręcone w pary, średnica pary Ø 1,8 mm,

  • pary skręcone w ośrodek, średnica ośrodka ~ Ø 4,0 mm,

  • powłoka kabla wykonana z polwinitu PCV w kolorze szarym RAL 7032, średnica zewnętrzna Ø 5,0 mm,

  • błąd w metrażu nadruku max. 0,5%

Skrętka NETSET U/UTP kategorii 5e   została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET U/UTP kategorii 5e   przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.


Dane Techniczne

Nazwa

NETSET U/UTP 5e

Budowa

Żyły

jednodrutowe miedziane o średnicy

Ø 0,50 mm (wg 24 AWG)

Izolacja żył

PE

Powłoka

PCV szary RAL 7032

Średnica zewnętrzna [mm]

5,0 ±0,3

Wskaźnik miedziowy [kg/km]

14,9

Masa gotowego kabla [kg/km]

28,5

Parametry elektryczne

Impedancja falowa [Ω]

100 ±15

Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km]

50 ±1

Prędkość propagacji NVP [%]

67

Rezystancja torów transmisyjnych [Ω/km]

188

Asymetria pojemności torów transmisyjnych względem ziemi [pF/km]

1600

Rezystancja izolacji [MΩ/km]

> 500

Układanie i użytkowanie

Temperatura pracy [oC]

-20...+70

Wilogotnośc powietrza pracy [%]

0...100

Temperatura układania [oC]

0...+50

Min promień gięcia dla instalacji wewnętrznych [śred. Kabla]

>8



Wyniki badań przewodu NETSET U/UTP kat. 5e przeprowadzone przez


INSTYTUT ŁĄCZNOŚCI w Warszawie


  • Sprawdzenie rezystancji toru oraz asymetrii rezystancji.


Typ kabla

Tor

Żyła

Rezystancja żyły [Ω/km]

Asymetria rezystancji [%]

UTP kat. 5e

1

a

92,726

0,35

b

93,054

2

a

94,662

0,34

b

94,982

3

a

96,228

0,55

b

96,755

4

a

96,107

0,39

b

95,733

Wymaganie

-

-

<150

≤3,0


  • Sprawdzanie pojemności skutecznej i asymetrii pojemności .


Typ kabla

Tor

Pojemność skuteczna [nF/km]

Asymetria pojemności [pF/km]

UTP kat. 5e

1

47,35

77

2

44,87

132

3

45,71

36

4

46,70

5

Wymaganie

-

-

≤1600


  • Sprawdzenie rezystancji izolacji żył.


Typ kabla

Tor

Żyła

Rezystancja izolacji [Ω/km]

UTP kat. 5e

1

a

8,8·104

b

1,2·105

2

a

9,0·104

b

1,6·105

3

a

8,1·104

b

2,0·105

4

a

7,5·104

b

1,1·105

Wymaganie

-

-

≥50


  • Sprawdzenie odporności izolacji na napięcie probiercze.


Sposób przyłożenia napięcia probierczego

Napięcie probiercze w V/AC

Zmierzone

Wymagane

Poł. wszystkie żyły "a" - poł. wszystkie żyły "b"

1000

1000


  • Sprawdzenie tłumienności skutecznej .


Typ kabla

Tor

Tłumienność skuteczna [dB]

UTP kat. 5e

1

22,9

2

22,8

3

21,5

4

21,2

Wymaganie

-

≤24,9


  • Sprawdzenie tłumienności zbliżnoprzenikowej.


Typ kabla

Tor

Tłumienność zbliżnoprzenikowa [dB]

UTP kat. 5e

1 - 2

43,5

1 - 3

47,9

1 - 4

45,3

2 - 3

44,9

2 - 4

47,8

3 - 4

41,4

Wymaganie

-

≥34,0


  • Badanie tłumienności odbiciowej.


Typ kabla

Tor

Tłumienność odbiciowa [dB]

UTP kat. 5e

1

20,8

2

21,2

3

20,9

4

19,9

Wymaganie

-

≥19,4


  • Badanie sumarycznej tłumienności zbliżnoprzenikowej.


Typ kabla

Tor

Sumaryczna tłumienność zbliżnoprzenikowa [dB]

UTP kat. 5e

1

36,94

2

33,93

3

33,63

4

35,44

Wymaganie

-

≥31,0


Własności transmisyjne


Skrętka NETSET U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
