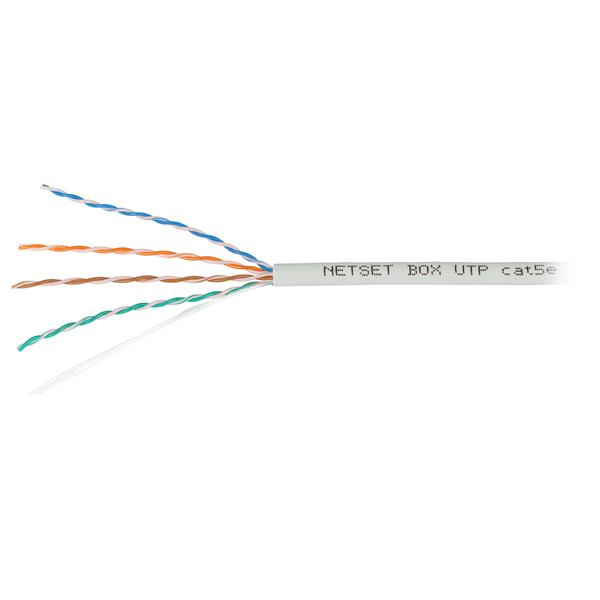

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.
Zgodnie z wytycznymi SEP kabel klasy CPR Cca powinien być instalowany poza drogami ewakuacyjnymi w budynkach:
mieszkalnych i zamieszkania zbiorowego
wysokich (25 do 55 m) i wysokościowych (ponad 55 m) nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie
posiadających pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się
przeznaczonych przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych
użyteczności publicznej.
Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1. W tym celu należy stosować przewody klasy B2ca - Przewód NETSET U/UTP kategorii 6 B2ca-s1a-d1-a1.
Skrętka NETSET U/UTP kategorii 5e to najwyższej jakości skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w wewnątrz budynków.
Skrętka NETSET jest najnowszą generacja skrętek typu NETSET. Posiada średnice zewnętrzną 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Cechy wyróżniające skrętki NETSET BOX U/UTP PE kategorii 5e:
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
klasa palności Cca s1a,d1,a1
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
znacznik metrowy,
żyły jednodrutowe miedziane o średnicy Ø 0,49 mm,
izolacja żył wykonana z HDPE, izolacyjnego, barwionego w masie, średnica żył: Ø 0,87 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
powłoka kabla wykonana z materiału spełniającego LSZH , średnica zewnętrzna Ø 5,4 mm,
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami:
EN50575:2014, EN60332-1-2:2004, EN50399:2011, EN60754-2:2014, EN 13501-6:2014.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX U/UTP kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
Nazwa | NETSET U/UTP kat.5e | ||
Kod towaru |
| ||
Rodzaj towaru | Skrętka komputerowa | ||
Marka | NETSET | ||
Zastosowanie | wewnętrzny | ||
Kategoria | 5e | ||
Długość przewodu | m | 500 | |
Klasa CPR | Cca s1a,d1,a1 | ||
Właściwości fizyczne | |||
Żyła | materiał | miedź | |
średnica | mm | 0,49 | |
Izolacja żyły | materiał | HDPE | |
średnica | mm | 0,87 | |
Pary żył | średnica | mm | - |
kolory |
| biało-zielony/zielony | |
Ekran pary żył | materiał | - | |
średnica | mm | - | |
Ekran przewodu | materiał | - | |
średnica | mm | - | |
Płaszcz | materiał | LSZH | |
średnica | mm | 5,4 | |
grubość | mm | 0,7 | |
kolor | jasno szary | ||
Żelowany | Nie | ||
Rip-cord | Tak | ||
Separator | Nie | ||
Błąd w metrażu nadruku | % | <5 | |
Własności elektryczne | |||
Impedancja | Ω | 100 | |
Prędkość propagacji NVP | % | 69 | |
Rozrzut opóźnienia | ns/100m | <45 | |
Asymetria pojemności względem ziemi | pF/100m | - | |
Rezystancja DC | Ω/100m | 9,38 | |
Asymetria rezystancji | % | 5 | |
Własności mechniczne | |||
Temperatura pracy | °C | -20...70 | |
Temperatura układania | °C | 0...50 | |
Min. promień gięcia dla instalacji wewnętrznych | średnica kabla | >8 | |
Pakowanie | |||
Karton | wymiary | cm | - |
Szpula | średnica | mm | - |
szerokość | mm | - | |
średnica otworu wewnątrz szpuli | mm | - |
Wyniki testów skrętki
Return Loss (tłumienność odbicia)
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 20,0 |
4 | 23,0 |
8 | 24,5 |
10 | 25,0 |
16 | 25,0 |
20 | 25,0 |
25 | 24,3 |
31,25 | 23,6 |
62,5 | 21,5 |
100 | 20,1 |
Tłumienie
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 2,0 |
4 | 4,1 |
8 | 5,8 |
10 | 6,5 |
16 | 8,2 |
20 | 9,3 |
25 | 10,4 |
31,25 | 11,7 |
62,5 | 17 |
100 | 22 |
NEXT (przesłuch zbliżny)
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 65,3 |
4 | 56,3 |
8 | 51,8 |
10 | 50,3 |
16 | 47,2 |
20 | 45,8 |
25 | 44,3 |
31,25 | 42,9 |
62,5 | 38,4 |
100 | 35,3 |
PSNEXT (Sumaryczny przesłuch zbliżny)
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 62,3 |
4 | 53,3 |
8 | 48,8 |
10 | 47,3 |
16 | 44,4 |
20 | 42,8 |
25 | 41,3 |
31,25 | 39,9 |
62,5 | 35,4 |
100 | 32,3 |
ELFEXT
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 63,8 |
4 | 51,8 |
8 | 45,7 |
10 | 43,8 |
16 | 39,7 |
20 | 37,8 |
25 | 35,8 |
31,25 | 33,9 |
62,5 | 27,9 |
100 | 23,8 |
PSELFEXT (Sumaryczny przesłuch zdalny)
Częstotliwość [MHz] | Wynik (min.) [dB] |
1 | 60,8 |
4 | 48,8 |
8 | 42,7 |
10 | 40,8 |
16 | 36,7 |
20 | 34,8 |
25 | 32,8 |
31,25 | 30,9 |
62,5 | 24,9 |
100 | 20,8 |
