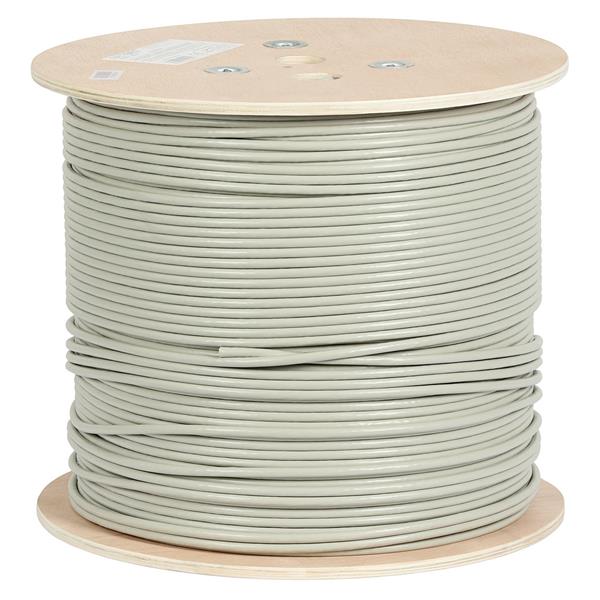

Przewód UTP kat.6 Netset HQ Cu 500m
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 30651
Kod producenta: E1608_500
- Opis produktu
- Recenzje produktu (0)
Przewód NETSET U/UTP kategoria 6 został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.

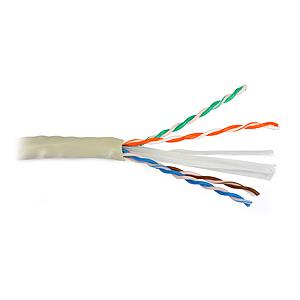

Skrętka NETSET BOX U/UTP kategorii 6 to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków.
Skrętka NETSET BOX jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 6,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącza RJ-45.
Cechy wyróżniające skrętki NETSET U/UTP kategorii 6 :
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 6
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-
żyły jednodrutowe miedziane o średnicy Ø 0,54 mm (23 wg AWG),
-
izolacja żył wykonana z polietylenu HDPE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 0,54 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
żyły izolowane skręcone w pary,
-
powłoka kabla wykonana z polwinitu PCV, średnica zewnętrzna Ø 6,1 mm,
-
błąd w metrażu nadruku max. 0,5%.
Skrętka NETSET U/UTP kategorii 6 E1608 została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/UTP kategorii 6 E1608 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
| Nazwa | NETSET BOX U/UTP 6 |
| | |
| Budowa | |
| Żyły | jednodrutowe miedziane o średnicy Ø 0,54 mm (wg 23 AWG) |
| Izolacja żył | PE |
| Powłoka | PCV szary RAL 7032 |
| Średnica zewnętrzna [mm] | 6,1 ±0,3 |
| Parametry elektryczne | |
| Impedancja falowa [Ω] | 100 ±15 |
| Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] | 50 ±1 |
| Prędkość propagacji NVP [%] | 67 |
| Rezystancja torów transmisyjnych [Ω/km] | ≤ 188 |
| Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] | ≤ 1600 |
| Rezystancja izolacji [MΩ/km] | > 500 |
| Układanie i użytkowanie | |
| Temperatura pracy [oC] | -20...+70 |
| Wilogotnośc powietrza pracy [%] | 0...100 |
| Temperatura układania [oC] | 0...+50 |
| Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] | >8 |
Przewód NETSET BOX U/UTP kat. 6 został przebadany przez Laboratorium Badań Urządzeń Telekomunikacyjnych Instytutu Łączności w Warszawie uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
Opinię techniczną Instytutu Łączności dotyczącą przewodu NETSET U/UTP kat.6 można zobaczyć klikając tutaj
-
Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
| Typ kabla | Tor | Żyła | Rezystancja żyły [Ω/km] | Asymetria rezystancji [%] |
| UTP kat. 6 | 1 | a | 86,623 | 0,16 |
| b | 86,758 | |||
| 2 | a | 87,122 | 1,01 | |
| b | 88,012 | |||
| 3 | a | 87,629 | 0,77 | |
| b | 86,953 | |||
| 4 | a | 88,106 | 0,23 | |
| b | 87,904 | |||
| Wymaganie | - | - | ≤150 | ≤3,0 |
-
Sprawdzanie pojemności skutecznej i asymetrii pojemności .
| Typ kabla | Tor | Pojemność skuteczna [nF/km] | Asymetria pojemności [pF/km] |
| UTP kat. 6 | 1 | 48,29 | 93 |
| 2 | 50,38 | 177 | |
| 3 | 49,49 | 37 | |
| 4 | 47,79 | 70 | |
| Wymaganie | - | - | ≤1600 |
-
Sprawdzenie rezystancji izolacji żył.
| Typ kabla | Tor | Żyła | Rezystancja izolacji [MΩ·km] |
| UTP kat. 6 | 1 | a | 8,3·104 |
| b | 1,1·105 | ||
| 2 | a | 8,4·104 | |
| b | 1,3·105 | ||
| 3 | a | 1,8·105 | |
| b | 7,9·104 | ||
| 4 | a | 9,0·104 | |
| b | 1,7·105 | ||
| Wymaganie | - | - | ≥150 |
Sprawdzenie odporności izolacji na napięcie probiercze.
| Sposób przyłożenia napięcia probierczego | Napięcie probiercze w V/AC | |
| Zmierzone | Wymagane | |
| Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" | 1000 | 1000 |
-
Sprawdzenie tłumienności skutecznej .
| Typ kabla | Tor | Tłumienność skuteczna [dB] |
| UTP kat. 6 | 1 | 31,3 |
| 2 | 32,8 | |
| 3 | 31,8 | |
| 4 | 31,9 | |
| Wymaganie | - | ≤33,0 |
-
Sprawdzenie tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Tłumienność zbliżnoprzenikowa [dB] |
| UTP kat. 6 | 1 - 2 | 49,1 |
| 1 - 3 | 51,0 | |
| 1 - 4 | 51,3 | |
| 2 - 3 | 52,2 | |
| 2 - 4 | 49,4 | |
| 3 - 4 | 52,1 | |
| Wymaganie | - | ≥39,3 |
-
Badanie tłumienności odbiciowej.
| Typ kabla | Tor | Tłumienność odbiciowa [dB] |
| UTP kat. 6 | 1 | 19,4 |
| 2 | 18,5 | |
| 3 | 19,0 | |
| 4 | 19,2 | |
| Wymaganie | - | ≥17,3 |
-
Badanie sumarycznej tłumienności zbliżnoprzenikowej.
| Typ kabla | Tor | Sumaryczna tłumienność zbliżnoprzenikowa [dB] |
| UTP kat. 6 | 1 | 47,75 |
| 2 | 47,26 | |
| 3 | 46,92 | |
| 4 | 45,9 | |
| Wymaganie | - | ≥36,3 |
Skrętka NETSET U/UTP kat.6 z dużym zapasem spełnia wymagania stawiane skrętce kategorii 6.
