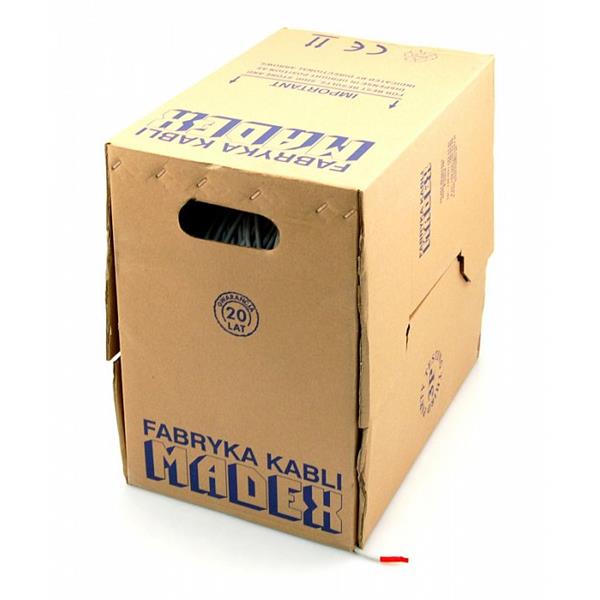

Przewód UTP kat.6 Madex 305m
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 14279
- Opis produktu
- Recenzje produktu (0)
Opis produktu
Kable spełniają wymagania kategorii 6 zgodnie z ISO/IEC 11801; EN 50173-1; IEC 61156-5; EN 50288-6-1 oraz ANSI/TIA/EIA 568-C.2-1. Próba palności według IEC 60332-1-2 (EN 60332-1-2).
Kable produkcji FK MADEX spełniają wymagania dla kategorii 6 w paśmie częstotliwości do 500MHz.
Zastosowanie
Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych nie narażonych na wpływ zakłóceń elektromagnetycznych.
Tory kabli kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną powyżej 1 Gb/s np. ATM-1200/Category 6 ( ATM LAN 1,2 Gbit/s).
Kable przeznaczone są do pracy przy napięciach i prądach występujących w systemach telekomunikacyjnych, nie mogą być stosowane do zasilania urządzeń elektroenergetycznych.
Budowa
a) żyły: miedziane (100%), jednodrutowe o średnicy 0,57mm (23AWG)
b) izolacja żył: polietylenowa
c) ośrodek: 4 pary skręcone na wkładce rdzeniowej, w kształcie krzyżyka
d) powłoka: polwinit o podwyższonym indeksie tlenowym (FR-PVC)
e) kolor powłoki: szary
Charakterystyka
Pozostałe parametry transmisyjne
Pozostałe dane
Kable produkcji FK MADEX spełniają wymagania dla kategorii 6 w paśmie częstotliwości do 500MHz.
Zastosowanie
Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych nie narażonych na wpływ zakłóceń elektromagnetycznych.
Tory kabli kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną powyżej 1 Gb/s np. ATM-1200/Category 6 ( ATM LAN 1,2 Gbit/s).
Kable przeznaczone są do pracy przy napięciach i prądach występujących w systemach telekomunikacyjnych, nie mogą być stosowane do zasilania urządzeń elektroenergetycznych.
Budowa
a) żyły: miedziane (100%), jednodrutowe o średnicy 0,57mm (23AWG)
b) izolacja żył: polietylenowa
c) ośrodek: 4 pary skręcone na wkładce rdzeniowej, w kształcie krzyżyka
d) powłoka: polwinit o podwyższonym indeksie tlenowym (FR-PVC)
e) kolor powłoki: szary
Charakterystyka
| Parametry elektryczne w temperaturze 20°C | Jednostka | Wymaganie |
| Rezystancja pętli żył (max) | Ω/km | 190 |
| Asymetria rezystancji żył (max) | % | 2 |
| Rezystancja izolacji żył (min) | MΩ x km | 5000 |
| Asymetria pojemności względem ziemi (max) | pF/km | 1600 |
| Odporność izolacji żył na napięcie probiercze w ciągu 1 minuty żyła/żyła oraz żyła/ekran | V | 700 (~) 1000 (=) |
| Impedancja falowa torów transmisyjnych w zakresie częstotliwości: a) 1 ÷ 100MHz b) 100 ÷ 250MHz |
Ω | 100 ± 15 100 ± 22 |
| Średnia impedancja charakterystyczna przy częstotliwości 100MHz | Ω | 100 ± 5 |
| Szybkość propagacji (min): a) przy częstotliwości 1MHz b) przy częstotliwości 10MHz c) przy częstotliwości 100MHz |
0,60c 0,65c 0,65c |
|
| Tłumienność odbiciowa (RL) (min) a) w zakresie częstotliwości (f) 1 ÷ 10MHz b) w zakresie częstotliwości (f) 10 ÷ 20MHz c) w zakresie częstotliwości (f) 100 ÷ 125MHz |
dB | 20 + 5 log(f) 25 25-7log(f/20) |
Pozostałe parametry transmisyjne
| Częstotliwość [MHz] | Tłumienność, max. [dB/100m] | NEXT, min. [dB/100m] | PS NEXT, min. [dB/100m] | ELFEXT, min. [dB/100m] | PS ELFEXT, min. [dB/100m] | ACR, min. [dB/100m] |
| 1 | 2,0 | 66,0 | 64,0 | 66,0 | 64,0 | 64,0 |
| 4 | 3,8 | 65,3 | 63,3 | 58,0 | 55,0 | 61,5 |
| 10 | 6,3 | 59,3 | 57,3 | 50,0 | 47,0 | 53,3 |
| 16 | 6,0 | 56,2 | 54,2 | 45,9 | 42,9 | 48,6 |
| 20 | 8,5 | 54,8 | 52,8 | 44,0 | 41,0 | 46,3 |
| 31,25 | 10,8 | 51,9 | 49,9 | 40,1 | 37,1 | 41,1 |
| 62,50 | 15,5 | 47,4 | 45,4 | 34,1 | 31,1 | 31,9 |
| 100 | 19,8 | 44,3 | 42,3 | 30,0 | 27,0 | 24,5 |
| 125 | 22,4 | 42,8 | 40,8 | 28,1 | 25,1 | 20,4 |
| 200 | 29,0 | 39,8 | 37,8 | 24,0 | 21,0 | 10,8 |
| 250 | 32,9 | 38,3 | 36,3 | 22,0 | 19,0 | 5,4 |
Pozostałe dane
| Zakres temperatur podczas układania kabli w powłoce polwinitowej | 0°C do +50°C |
| Zakres temperatur podczas pracy kabla | -20°C do +70°C |
| Minimalny promień zginania | 4 x średnica zewnętrzna kabla |
| Maksymalna siła ciągnienia kabla podczas instalacji | 80N |
