Strona główna » Przewody » Przewód UTPs kat.5e zewn. z linką nośną 100m
Przewód UTPs kat.5e zewn. z linką nośną 100m-33188

Przewód UTPs kat.5e zewn. z linką nośną 100m

Brak

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 26086

Cena brutto: 1 039,68 zł

Cena netto: 845,27 zł

Cena katalogowa: 1 039,68 zł

Oszczędzasz: 0,00 zł

Ilość: 100m/rolka
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

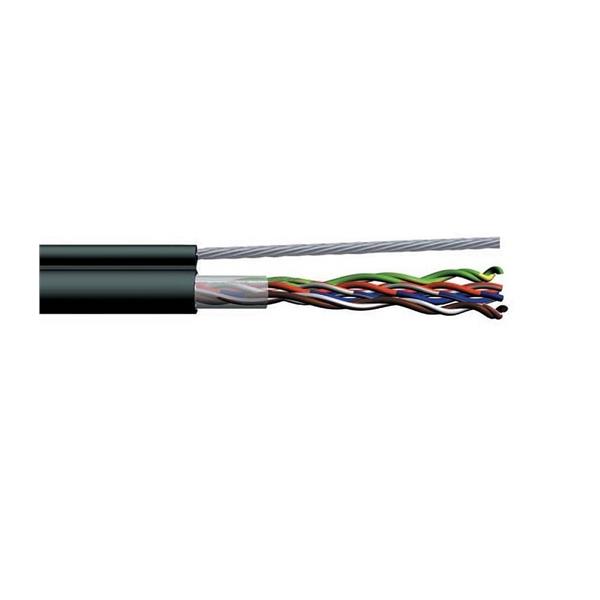

Kable teleinformatyczne kategorii 5e z wiązkami parowymi, o izolacji żył z polietylenu jednolitego, o nieekranowanym ośrodku wypełniony żelem w powłoce polietylenowej, samonośny.

Przeznaczony do wykonywania instalacji zewnętrznych w sieciach teleinformatycznych samonośnych, w kanałach kablowych lub w ziemi. Kabel  kategorii 5e z wiązkami parowymi, o izolacji żył z polietylenu jednolitego lub piankowego z warstwą polietylenu jednolitego, o nieekranowanym ośrodku wypełnionym
żelem /w/ zabezpieczonym folią estrofolową o powłoce wykonanej z polietylenu, samonośny /n/.

Częstotliwość sygnałów: 125 MHz - kat.5e

Konstrukcja kabla opiera się na 4 parach drutów z oznaczeniem kolorowym, skręconych wzajemnie ze sobą w taki sposób aby zredukować przesłuchy międzyparowe.

Na kablu nadrukowane jest oznaczenie producenta, zgodność z normami oraz znacznik długości.

Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych

DANE TECHNICZNE

Symbol

UTPwn - kat.5e 4x2x0,5 samonośny



Liczba wiązek

4 x 2

Kolor izolacji zewnętrznej

czarny

Izolacja zewnętrzna kabla

PE

Izolacja i kolor żył

Polietylen jednolity lub piankowy z warstwą polietylenu jednolitegoŻyła ?a?:  biała z paskiem wzdłużnym koloru żyły ?b?
Żyła ?b?:  niebieska, pomarańczowa, zielona, brązowa

?šrednica zewnętrzna kabla

6,9x12,5mm

?šrednica żyły przewodzącej

0,52mm

Impendancja falowa torów transmisyjnych

100? +/- 15?

Pojemność skuteczna torów transmisyjnych

55,8nF/km

Rezystancja izolacji

> 500M?xkm

Rezystancja torów transmisyjnych

< 192?/km

Zakres temperatury pracy

-30°C do +70°C

Temperatura podczas układania

-10°C do +50°C

Minimalny promień zginania

10 x średnica kabla

Promień gięcia podczas eksploatacji

20mm

Odporność izolacji żył na napięcie probiercze (=/~)

1000/700

Asymetria rezystancji w torach transmisyjnych

< 2%

Impendancja sprężeniowa kabli ekranowych

przy częstotliwości 1MHz < 50M?/m

przy częstotliwości 10 MHz < 100M?/m

Waga

Oznaczenie producenta:

81kg/km

UTPwn 4x2x0,5





BUDOWA:

Żyły

miedziane jednodrutowe kl. 1

Izolacja

specjalna polietylenowa

Kolory izolacji

żyła „a” - niebieska, pomarańczowa, zielona, brązowa

żyła „b” - biała z dwoma paskami wzdłużnymi koloru żyły „a”

Wypełnienie

żel hydrofobowy

Element nośny

linka stalowa

Powłoka

specjalna polietylenowa, kolor czarny

Temperatura pracy

od -30°C do +70°C

Minimalny promień gięcia

4 x średnica zewnętrzna kabla

Zastosowanie

kable przeznaczone są do pracy w sieciach teleinformatycznych nienarażonych na wpływ zakłóceń elektromagnetycznych o widmie częstotliwości sygnałów do 125MHz; nadają się do ułożenia na stałe wewnątrz budynków; transmisja sygnałów: dwukierunkowa we wszystkich torach symetrycznych kabla 4 – parowego, do układania w instalacjach samonośnych

Dane techniczne

temperatura układania od -10°C do 50°C

rezystancja pętli żył w torze (max) 192 Ω/km

asymetria rezystancji w torze transmisyjnym ≤ 2 %

asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz max 1600 pF/km

próba napięciowa:

700V AC

1000V DC

impedancja falowa torów transmisyjnych 100 ± 2 Ω

Pakowanie

krążki 305 m



UTPwn kat 5e

Liczba i średnica znamionowa żył

(n x 2 x mm)

Przybliżony wymiar zewnętrzny kabla

(mm)

Orientacyjna masa kabla

 (kg/km)

4 x 2 x 0,5

6,3x10,0

61,0



Typowe wartości

Częstotliwość

Mhz

1

4

10

16

20

31,25

62,5

100

125

Tłumienność

dB/100 m

2,1

4

6,3

8

9

11,4

16,5

21,3

24,2

NEXT

dB/100 m

65

56

50

47

46

43

38

35

34

PS NEXT

dB/100 m

62

53

47

44

43

40

35

32

31

ACR

dB/100 m

62,9

52

43,7

39

37

31,6

21,5

13,7

9,8

EL FEXT

dB/100 m

64

52

44

40

38

34

28

24

22

PS EL FEXT

dB/100 m

61

49

41

37

35

31

25

21

19
