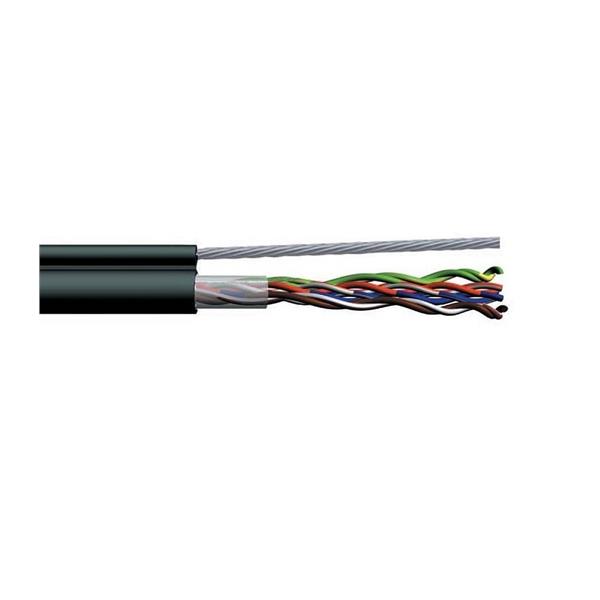

Przewód UTPwn kat.5e zewn. żel. z linką nośną mb
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 16677
- Opis produktu
- Recenzje produktu (0)
Kable teleinformatyczne kategorii 5e z wiązkami parowymi, o izolacji żył z polietylenu jednolitego, o nieekranowanym ośrodku wypełniony żelem w powłoce polietylenowej, samonośny.
Przeznaczony do wykonywania instalacji zewnętrznych w sieciach teleinformatycznych samonośnych, w kanałach kablowych lub w ziemi. Kabel kategorii 5e z wiązkami parowymi, o izolacji żył z polietylenu jednolitego lub piankowego z warstwą polietylenu jednolitego, o nieekranowanym ośrodku wypełnionym
żelem /w/ zabezpieczonym folią estrofolową o powłoce wykonanej z polietylenu, samonośny /n/.
Częstotliwość sygnałów: 125 MHz - kat.5e
Konstrukcja kabla opiera się na 4 parach drutów z oznaczeniem kolorowym, skręconych wzajemnie ze sobą w taki sposób aby zredukować przesłuchy międzyparowe.
Na kablu nadrukowane jest oznaczenie producenta, zgodność z normami oraz znacznik długości.
Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych
DANE TECHNICZNE
|
Symbol |
UTPwn - kat.5e 4x2x0,5 samonośny |
|
|
|
|
Liczba wiązek |
4 x 2 |
|
Kolor izolacji zewnętrznej |
czarny |
|
Izolacja zewnętrzna kabla |
PE |
|
Izolacja i kolor żył |
Polietylen jednolity lub piankowy z warstwą polietylenu jednolitegoŻyła ?a?: biała z paskiem wzdłużnym koloru żyły ?b? |
|
?šrednica zewnętrzna kabla |
6,9x12,5mm |
|
?šrednica żyły przewodzącej |
0,52mm |
|
Impendancja falowa torów transmisyjnych |
100? +/- 15? |
|
Pojemność skuteczna torów transmisyjnych |
55,8nF/km |
|
Rezystancja izolacji |
> 500M?xkm |
|
Rezystancja torów transmisyjnych |
< 192?/km |
|
Zakres temperatury pracy |
-30°C do +70°C |
|
Temperatura podczas układania |
-10°C do +50°C |
|
Minimalny promień zginania |
10 x średnica kabla |
|
Promień gięcia podczas eksploatacji |
20mm |
|
Odporność izolacji żył na napięcie probiercze (=/~) |
1000/700 |
|
Asymetria rezystancji w torach transmisyjnych |
< 2% |
|
Impendancja sprężeniowa kabli ekranowych |
przy częstotliwości 1MHz < 50M?/m przy częstotliwości 10 MHz < 100M?/m |
|
Waga Oznaczenie producenta: |
81kg/km UTPwn 4x2x0,5 |
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1 |
|
Izolacja |
specjalna polietylenowa |
|
Kolory izolacji |
żyła „a” - niebieska, pomarańczowa, zielona, brązowa żyła „b” - biała z dwoma paskami wzdłużnymi koloru żyły „a” |
|
Wypełnienie |
żel hydrofobowy |
|
Element nośny |
linka stalowa |
|
Powłoka |
specjalna polietylenowa, kolor czarny |
|
Temperatura pracy |
od -30°C do +70°C |
|
Minimalny promień gięcia |
4 x średnica zewnętrzna kabla |
|
Zastosowanie |
kable przeznaczone są do pracy w sieciach teleinformatycznych nienarażonych na wpływ zakłóceń elektromagnetycznych o widmie częstotliwości sygnałów do 125MHz; nadają się do ułożenia na stałe wewnątrz budynków; transmisja sygnałów: dwukierunkowa we wszystkich torach symetrycznych kabla 4 – parowego, do układania w instalacjach samonośnych |
|
Dane techniczne |
temperatura układania od -10°C do 50°C rezystancja pętli żył w torze (max) 192 Ω/km asymetria rezystancji w torze transmisyjnym ≤ 2 % asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz max 1600 pF/km próba napięciowa: 700V AC 1000V DC impedancja falowa torów transmisyjnych 100 ± 2 Ω |
|
Pakowanie |
krążki 305 m |
|
UTPwn kat 5e |
||
|
Liczba i średnica znamionowa żył (n x 2 x mm) |
Przybliżony wymiar zewnętrzny kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
4 x 2 x 0,5 |
6,3x10,0 |
61,0 |
|
Typowe wartości |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Częstotliwość |
Mhz |
1 |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
125 |
|
Tłumienność |
dB/100 m |
2,1 |
4 |
6,3 |
8 |
9 |
11,4 |
16,5 |
21,3 |
24,2 |
|
NEXT |
dB/100 m |
65 |
56 |
50 |
47 |
46 |
43 |
38 |
35 |
34 |
|
PS NEXT |
dB/100 m |
62 |
53 |
47 |
44 |
43 |
40 |
35 |
32 |
31 |
|
ACR |
dB/100 m |
62,9 |
52 |
43,7 |
39 |
37 |
31,6 |
21,5 |
13,7 |
9,8 |
|
EL FEXT |
dB/100 m |
64 |
52 |
44 |
40 |
38 |
34 |
28 |
24 |
22 |
|
PS EL FEXT |
dB/100 m |
61 |
49 |
41 |
37 |
35 |
31 |
25 |
21 |
19 |
