Przycisk przeciwpożarowy wyłącznika prądu PWP1-23065

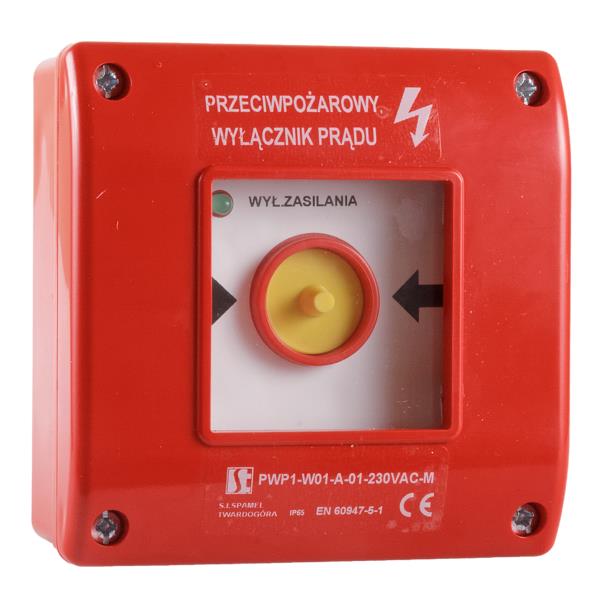

Przycisk przeciwpożarowy wyłącznika prądu PWP1

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 18593

Cena brutto: 304,13 zł

Cena netto: 247,26 zł

Cena katalogowa: 304,13 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)


Ręczny przycisk przeciwpożarowego wyłącznika prądu PWP1

Przeciwpożarowe wyłączniki prądu PWP1

PWP1-W01-#-#-##

Przykłady oznaczeń:
1. PWP1-W01-A-11 - wersja nadtynkowa z 1 łącznikiem zwiernym i 1 łącznikiem rozwiernym. Po zbiciu szybki przycisk zostaje zwolniony samoczynnie
2. PWP1-W01-A-11-2LED7 – wersja nadtynkowa z 1 łącznikiem zwiernym i 1 łącznikiem rozwiernym. Po zbiciu szybki przycisk zostaje zwolniony samoczynnie z dwoma LED-ami




Ręczny przycisk ma zadanie uruchomić „Przeciwpożarowy wyłącznik prądu”, który odłączy zasilanie budynku od źródła energii elektrycznej podczas pożaru w czasie akcji ratowniczej. Przeciwpożarowy wyłącznik prądu, odcina dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalację i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza o odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru. W komplecie jest tabliczka samoprzylepna: „Przeciwpożarowy wyłącznik prądu”.
Ręczny przycisk uruchamiający PWP1 może być stosowany, jako „Przeciwpożarowy wyłącznik prądu” pod warunkiem umieszczenia nad nim tabliczki: „Przeciwpożarowy wyłącznik prądu”.
Ręczny przycisk uruchamiania PWP1 z podwójną sygnalizacją LED daje możliwość informacji o położeniu zestyków elementu wykonawczego:
1. Dioda zielona – przerwanie dostawy energii elektrycznej
2. Dioda czerwona – załączenie wyłącznika.

Rozporządzenie Ministra Inwestycji i Rozwoju z dnia 13 czerwca 2018 r. zmienia rozporządzeniu Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. poz.1966) poz.1966): „§14.Producent wyrobu budowlanego wymienionego w załączniku nr 1 do rozporządzenia, który zgodnie z przepisami obowiązującymi do dnia 31 grudnia 2016r. nie był objęty obowiązkiem znakowania znakiem budowlanym, nie jest obowiązany do dnia 30 czerwca 2019 r. sporządzać krajowej deklaracji przy wprowadzaniu do obrotu lub udostępnianiu na rynku krajowym tego wyrobu budowlanego.”




Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)
TYP A
Tor zwierny: stan zwarcia (obwód zamknięty) występuje po zamontowaniu pokrywy z szybką - przycisk jest wciśnięty
stan rozwarcia (obwód otwarty) występuje po demontażu pokrywy z szybką lub po zbiciu szybki - przycisk jest niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
TYP B
Tor zwierny: stan zwarcia (obwód zamknięty) występuje gdy przycisk jest wciśnięty przed tym należy zdemontować poktywę z szybką lub zbić szybkę i wcisnąć ręcznie przycisk
stan rozwarcia (obwód otwarty) występuje po zamontowaniu pokrywy z szybką jak również po jej demontażu lub zbici szybki ale bez wciskania przycisku - przycisk niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego







Napięcie znamionowe izolacji Ui

500 V

Prąd znamionowy ciągły Iu=Ith

10 A

Prąd znamionowy łączeniowy Ie w kat.AC-15

2,5 A (230 V)
1,6 A (400/500 V)

Prąd znamionowy łączeniowy Ie w kat.DC-13

4 A (24 V)
1 A (110 V)
0,25 A (220 V)

Stopień ochrony

IP65

Przekrój przewodów przyłączeniowych

2× 1...2,5 mm² (jednodrutowych)
2× 0,75...1,5 mm² (linek)

Temperatura otoczenia

-40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)

Zgodność z normą

PN-EN 60947-5-1
IEC 60947-5-1
IEC 60947-1
