PUSZKI PIP-3AN POSIADAJĄ APROBATĘ TECHNICZNĄ NR AT-0601-0429-2014 WYDANĄ PRZEZ CNBOP-PIB.
(dokument w zakładce Do pobrania)
Zakres zastosowania:
Puszki PIP-3AN przeznaczone są do podłączania sygnalizatora SG-Pgw oraz sygnalizatorów SO-Pp11, SO-Pd11, SO-Pd12, SAOZ-Pk, SGO-Pgz2, SA-K5N, SA-K7N oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.
Główne zalety:
- puszki posiadają Aprobatę Techniczną CNBOP-PIB nr AT-0601-0429-2014 potwierdzającą odporność E90,
- możliwość zastosowania przewodów o większym przekroju,
- nowe typoszeregi,
- nowa konstrukcja,
- ułatwiony montaż:
Opis konstrukcji:

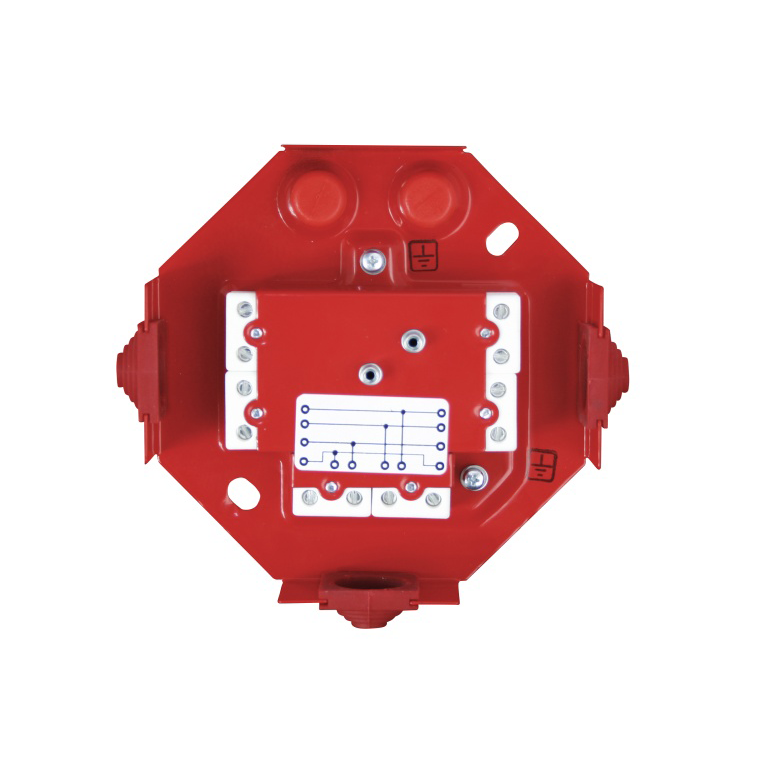

Puszka instalacyjna PIP-3AN wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia wyjść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia linii zasilających sygnalizator SG-Pgw lub sygnalizator SO-Pp11, SO-Pd11, SO-Pd12, SA-K5N, SA-K7N poprzez bezpieczniki oraz linii synchronizacyjnej. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do ściany oraz dwie nitonakrętki, do których (poprzez śruby M4) należy zamontować podstawę sygnalizatora. Puszka PIP-3AN charakteryzuje się przelotowym prostym i kątowym (90°) sposobem prowadzenia linii sygnalizacyjnej. Puszka PIP-3AN składa się z dwóch torów puszki PIP-1AN. Firma W2 do sygnalizatorów produkuje puszki PIP-3AN z bezpiecznikami 0,75A. Puszka PIP-3AN występuje również w wersji „rozgałęźnej (PIP-3AN/ROZGAŁĘŹNA), która w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP-3AN, różni się jedynie brakiem bezpieczników.
