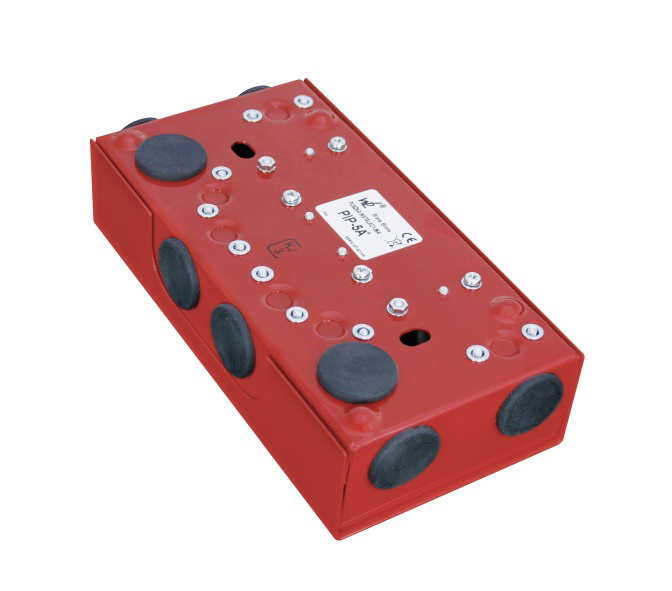

Puszka instalacyjna PIP-5A

Puszka instalacyjna PIP-5A

W2

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 07486

Cena brutto: 134,07 zł

Cena netto: 109,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

PUSZKA PIP-5A POSIADA APROBATĘ TECHNICZNĄ NR AT-0601-0429-2014 WYDANĄ PRZEZ CNBOP-PIB.
(dokument w zakłdace Do pobrania)



Zakres zastosowania:



Puszka PIP-5A jest nową puszką o odporności ogniowej E90 w ofercie firmy W2. PIP-5A umożliwia rozgałęzianie przewodów pięciożyłowych o maksymalnych przekrojach 4 mm2. Głównym przeznaczeniem puszki jest podłączanie przewodów zasilających oraz synchronizujących siłowników klap oddymiających. Jej konstrukcja umożliwia podłączenie praktycznie dowolnej liczby siłowników. Jedynym ograniczeniem jest przekrój przewodu zasilającego oraz obciążalność prądowa wynosząca 16A.



Opis konstrukcji:



Puszka PIP-5A jest wykonana z blachy stalowej malowanej proszkowo. Wewnątrz niej znajdują się kostki ceramiczne zapewniające odpowiednią odporność na ogień. Kostki ułożone są piętrowo w celu maksymalnego uproszczenia podłączenia przewodów. Pomiędzy kostkami (pod metalowymi osłonami) znajduje się ognioodporne połączenie. Przewody połączeniowe można wprowadzać do wnętrza puszki zarówno przez przepusty od strony podłoża, jak i przepusty umieszczone w bocznych ścianach puszki. Maksymalna średnica przewodu, który można wprowadzić do puszki, wynosi 16 mm.

Pojedyncza puszka zastosowana w systemie oddymiania umożliwia podłączenie trzech niezależnych siłowników (trzy klapy z pojedynczym napędem) lub jednej klapy oddymiającej z dwoma siłownikami oraz modułem końca linii.

PARAMETRY TECHNICZNE




Napięcie zasilania max 400V AC
Zakres prądowy

max 16A

Średnica kabla instalacyjnego max Ø 16mm
Przekrój przewodu max 4mm²
Stopień ochrony zapewniony przez obudowę IP 20
Wymiary 180x93x43mm
