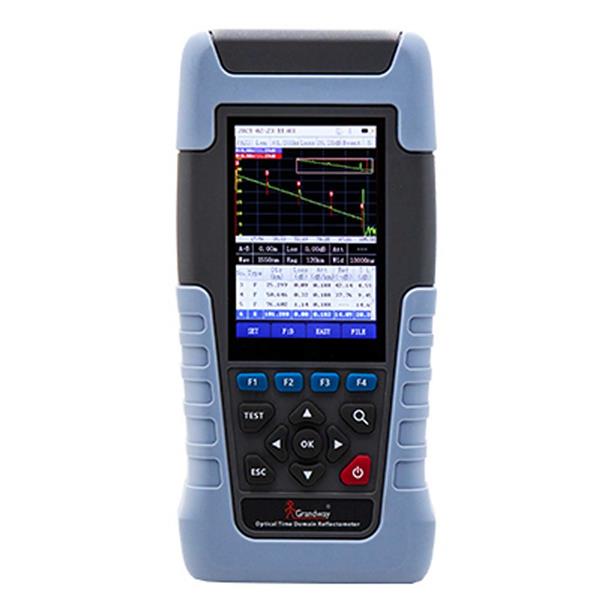

Reflektometr Grandway FHO1000-D22 to inteligentny wielofunkcyjny przyrząd pomiarowy nowej generacji, zaprojektowany do testowania włókien światłowodowych na odległości do 100km na długości fali 1310nm i 1550nm.
Jego niewielkie rozmiary oraz nowoczesne intuicyjne menu czynią z niego doskonałe podręczne narzędzie do testowania sieci. Dzięki doskonałej strefie martwej nadaje się też do testowania krótkich odległości pokazując czytelnie reflektancję złączy, tłumienie określonego odcinka oraz inne zdarzenia. Poza funkcją reflektometru służyć może także jako miernik mocy optycznej, stabilne źródło lasera 10mw VFL oraz tester kolejności linii RJ45.
Główne cechy:
- interfejs w języku polskim
- 3,5-calowy kolorowy wyświetlacz LCD
- kompaktowa, przenośna konstrukcja
- zdalne sterowanie reflektometrem za pomocą telefonu
- kontrola i analiza pomiaru z poziomu telefonu
Typ włókna: jednomodowe
Długość fali: 1310±20nm/1550±20nm
Dynamika: 22/20dB
Zakres pomiarowy: 1km, 2km, 5km, 10km, 20km, 40km, 80km, 120km
Długość impulsu: 3ns/5ns/10ns/30ns/50ns/100ns/275ns/500ns/1us/2us/5us/10us/20us
Strefa martwa zdarzeniowa: ≤1m
Strefa martwa tłumieniowa: ≤4m
Współczynnik załamania światła: 1.000~1,999
Ilość punktów pomiarowych: 64000
Dokładność próbkowania: 0,05m (1km)
Dokładność pomiaru odległości: ±(1m+testowany dystans×3×10-5+rozdzielczość próbkowania) (wykluczając niepewność IOR)
Dokładność pomiaru tłumienia: 0,1dB
Liniowość: 0,1dB
Dokładność pomiaru reflektancji: ±2dB
Wyświetlane zdarzenia: 1. Koniec włókna (zakończenie złączem, bez złącza lub złamanie włókna) 2. Zdarzenia reflektancyjne (odbicia od złącz, splitterów i innych zdarzeń) 3. Tłumienie spawów (oraz złącz, splitterów, zgięć i innych zdarzeń tłumiennościowych)
VFL - Wizualny lokalizator uszkodzeń (czerwony laser): Długość fali: 650±10nm Moc wyjściowa: 10mW Tryby pracy: CW/1Hz/2Hz
OLS - Stabilizowane źródło światła pomiarowego: Długość fali: 1310±20nm/1550±20nm Moc wyjściowa: > -13dBm Tryby pracy: CW/270Hz/1kHz/2kHz
OPM - Miernik mocy optycznej: Skalibrowane długości fali: 850/1300/1310/1490/1550/1625/1650nm Zakres pomiarowy: -70~+10dBm
Test poprawności połączenia linii RJ45: standard TIA568-A oraz TIA568-B
Porty optyczne: OTDR: FC/UPC (standardowo, opcjonalnie: SC/UPC, FC/APC, SC/APC) VFL: 2.5mm adapter uniwersalny OLS: taki sam jak port OTDR OPM: 2.5mm adapter uniwersalny
Porty elektryczne: RJ45 ×2, RJ45 moduł zdalny USB Type-C (port ładowania)
Obsługa bezprzewodowa: Bluetooth
Wielkość pamięci: Karta pamięci 8GB w standardzie micro SD
Akumulator: akumulator litowy 5000mAh
Wilgotność pracy: 0~85% (nie kondensująca)
Temperatura pracy: -10~50℃
Wymiary: 192,9×93,8×47mm
Waga: 0,57kg
