Numer katalogowy: 29417

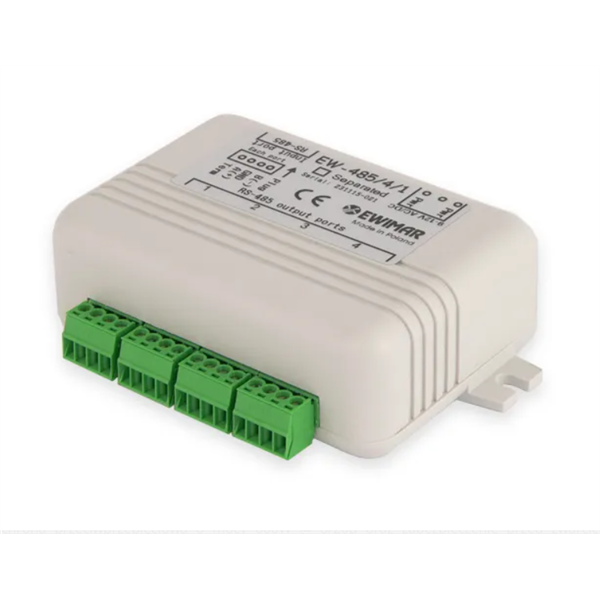

Kod producenta: EW-485/4/2/So
Przeznaczeniem urządzenia jest wzmocnienie oraz rozdzielenie sygnałów telemetrii automatyki przemysłowej, budynkowej oraz innych systemów, wykorzystujących magistralę RS-485. Pakiety trafiające na port Master, są regenerowane i w identycznej postaci rozsyłane na 4 separowane porty Slave, co zapewnia 4-krotne zwiększenie długości całej magistrali. Pakiety powracające z dowolnego z portów separowanych Slave, trafiają na port Master. Dane nie są przesyłane pomiędzy poszczególnymi portami Slave. Dystrybutor doskonale sprawdza się w systemach telewizji przemysłowej, kontroli dostępu oraz automatyki przemysłowej do uzyskania topologii gwiazdy, gdzie uszkodzenie (zwarcie) jednej z gałęzi nie powoduje blokady transmisji na innych gałęziach. Każde wyjście posiada przełączany rezystor terminujący 120 Ohm.
EW-485/4/2/So używa niskoimpedancyjnych sterowników RS-485, co pozwala na rozbudowę sieci maksymalnie do 512 urządzeń przy zastosowaniu niskoimpedancyjnych sterowników w podłączonych urządzeniach.
Separacja galwaniczna chroni poszczególne gałęzie oraz podłączone do nich urządzenia przed skutkami wyładowań atmosferycznych oraz zakłóceń transmisji powstałych w wyniku różnicy potencjałów.
Ochrona przeciwprzepięciowa o mocy 600W @ 8/20μ oraz zabezpieczenie przed zwarciem, zapewniają dużą odporność na uszkodzenia urządzeń współpracujących w przypadku wystąpienia przepięć, wyładowań atmosferycznych oraz aktów wandalizmu.
Parametr | Wartość |
Port Master RS-485 | 1 |
Porty Slave RS-485 | 4 |
Ilość urządzeń na linii RS-485 | 4 x 128 urządzeń* |
Szybkość transmisji | 300bit~500kbit |
Tryb pracy | 2-kierunkowy (half-dupex), Master Slave |
Izolacja galwaniczna | 1kV DC |
Ochrona przeciwprzepięciowa | 600W - każdy port RS-485 i zasilanie |
Złącza | śrubowe, wyjmowane |
Sygnalizacja LED | Zasilanie, transmisja |
Zasilanie | 9~24V DC |
Pobór prądu | 180mA max @ 12VDC |
Obudowa | Wolnostojąca, przykręcana do ściany |
Szczelność | IP40 |
Wymiary | 90 x 83 x 33 (mm) ze złączami |
Temperatura pracy | -40°C ~ 60°C |
