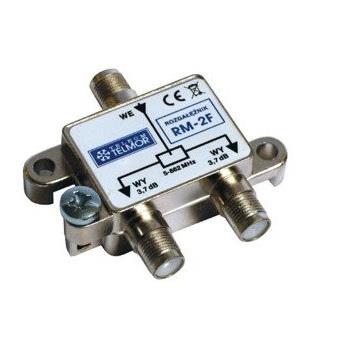

Rozgałęźnik F małostratny RM-2F

Rozgał
niki małostratne, abonenckie RTV

Rozgał niki małostratne serii RM-xF i RA-xF

słu do rozgałziania lub sumowania sygnałów

radiowych i telewizyjnych we wszelkiego rodzaju

instalacjach antenowych – sieci TVK, zbiorowe

i indywidualne instalacje antenowe. W zalenoci od

typu umoliwiaj przejcie sygnałów z jednego

przewodu koncentrycznego na 2, 3 lub 4 przewody,

przy zachowaniu równomiernego podziału mocy

sygnału wejciowego. Rozgał nik typu RZM-2F

dodatkowo umoliwia przenoszenie prdu zasilania

(maksymalnie 1A) od wejcia na wyjcia lub od wyjcia

na wejcie.

Rozgał niki abonenckie serii RTV-x

przeznaczone s do zbiorowych oraz indywidualnych

instalacji antenowych, w których sygnały radiofoniczne

i TV naziemnej s przesyłane do poszczególnych

abonentów za porednictwem kabla koncentrycznego.

Rozgał nik RTV-x rozdziela te sygnały, kierujc je do

odpowiednich do odpowiednich wyj: TV (odbiornik

telewizyjny) i R (odbiornik radiofoniczny FM).

Konstrukcja obudowy rozgał ników pozwala

na jego instalacj w plastikowej obudowie typu OGF

(myszka). Dziki temu rozgał nik moe by

stosowany w instalacjach TVK jako gniazdo ko
cowe

abonenckie.

Rozgał niki RM-xF, RZM-2 i RTV-x

przeznaczone s do stosowania wewntrz

pomieszcze
.

Zakres czstotliwoci pracy 5-862MHz

Równomierny podział mocy sygnału wejciowego

na 2, 3 lub 4 wyjcia

Rozdział sygnałów na oddzielne wyjcia: R (radio

FM) i TV (telewizja) – tylko seria RTV

Bardzo dobre parametry elektryczne – bardzo dobra

separacja wyj

Przystosowany do przenoszenia prdu zasilania –

maksymalnie 1A – tylko RZM-2F.

Bardzo skuteczne ekranowanie.

Solidna, odlewana, metalowa obudowa.

Zakres czstotliwoci pracy:

· IN-R

· IN-TV

· IN-OUT

MHz

--

--

5-862

--

5-862

--

5-139

5-862

--

Tłumienie przejcia:

· IN-R

· IN-TV

· IN-OUT

dB

--

--

3,5

--

--

5-6

--

--

6,9

--

--

4,0 ±1,0

--

 4

--

--

 8

--

<7,0

2,5

--

<7,0

<7,0

--

Separacja wyj dB 25-20 26-21 30 >20 >22 >22 >18 >18

Tłumienie niedopasowania:

· wejcie

· wyjcie

dB

28-22

24-19

24-16

27-15

21-18

21-18

>18

>14

>22

>20

>18

>20

--

>16

--

>16

Przenoszenie prdu Arms --- --- ---

tak,

maks.

1,0

--

--

--

--

Impedancja

charakterystyczna
75

Typ złcz wejcie / wyjcie / gniazdo typu „F”

Temperaturowy zakres

pracy °C -10…+40
