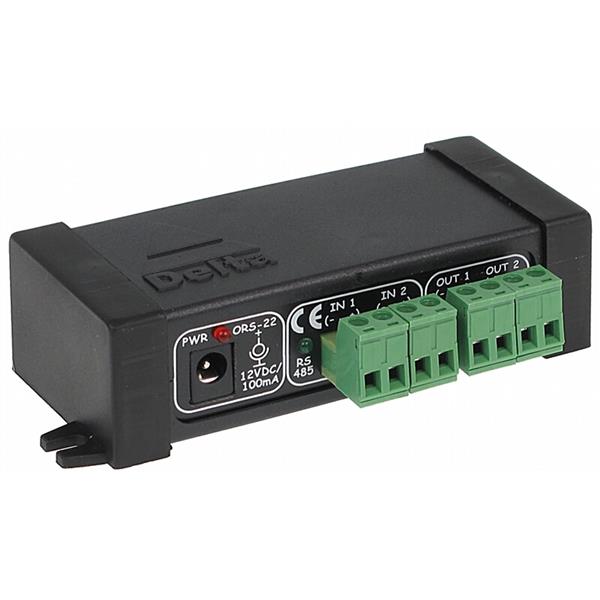

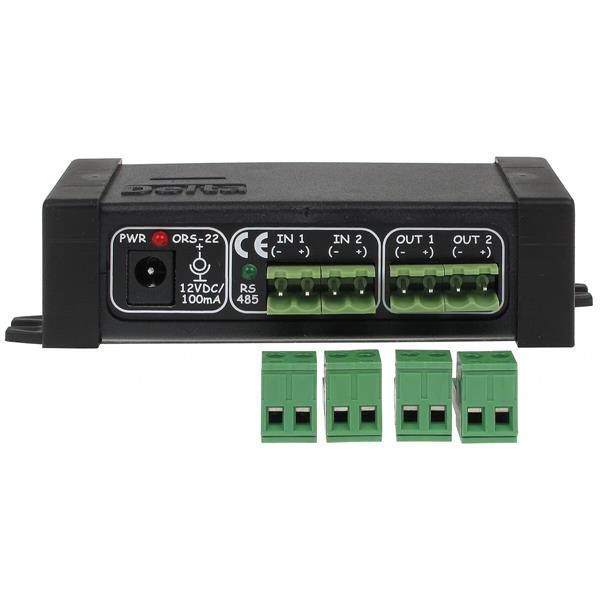

ORS-22 umożliwia podłączenie sygnału RS-485 z dwóch różnych nadajników (np. rejestrator, pulpit sterowniczy, komputer PC) i wysterowanie dwóch niezależnych magistral RS-485 podłączonych do odbiorników (kamer CCTV). Urządzenie zapewnia izolację optyczną osobno pomiędzy każdą z magistral wyjściowych oraz pomiędzy magistralami wyjściowymi a wejściem sygnału RS-485. Przeznaczeniem ORS-22 jest zabezpieczenie instalacji CCTV przed uszkodzeniem wynikającym z przepięć na poszczególnych urządzeniach podłączonych do magistrali RS-485 (np. przepięcia będące wynikiem wyładowań atmosferycznych).
Urządzenie umożliwia również rozdzielenie pojedynczej magistrali RS-485 na 2 kanały i dzięki temu pozwala na zastosowanie topologii gwiazdy. Dzięki temu każda z kamer może być podłączona oddzielnym przewodem RS-485 o długości do 1200m, ułatwiając w ten sposób planowanie fizycznej realizacji okablowania w instalacji CCTV i zwiększając maksymalne odległości przesyłu sygnału RS-485.
SPECYFIKACJA
Wejście: |
RS-485 |
Liczba wejść: |
2 szt. |
Wyjście: |
RS-485 |
Liczba wyjść: |
2 szt. |
Zasięg transmisji: |
1200 m / Wejście |
Optoizolacja: |
1000 V RS-485 |
Komunikacja: |
Simplex |
Prędkość transmisji: |
2400 ... 115200 bit/s |
Wybrane funkcje: |
|
Zasilanie: |
12 V DC / 0.15 A (brak zasilacza w zestawie) |
Waga: |
0.11 kg |
Wymiary: |
118 x 58 x 30 mm |
