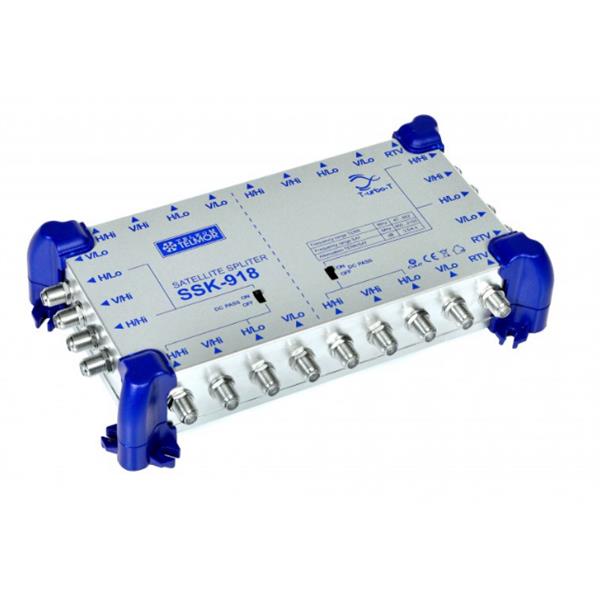

Rozgałęźnik SAT T-urbo-T SSK-918 9-we/2x9-wy

Rozgałęźnik SAT Telkom-Telmor SSK-918 należy do rodziny urządzeń serii T-urbo-T. Może być stosowany również w innych systemach multiswitchowych np. dla linii TT-9/xx. SSK-918 pozwala na podział magistrali multiswitchowej (8x sygnał SAT + 1x TER) w budynkach wieloklatkowych, w sytuacji gdy instalator chce uniknąć stosowania wielu pól antenowych. W przypadku, gdy istnieje więcej klatek schodowych, można kaskadować rozgałęźniki (komplet sygnałów wyjściowych z SSK-918 podajemy na wejście kolejnego rozgałęźnika). W każdym przypadku należy dokonać odpowiednich wyliczeń bilansu energetycznego, na podstawie którego będzie można potwierdzić uzyskanie odpowiednich poziomów sygnałów ujętych w normie: PN-EN-60728-1_2008E.

Cechy produktu:

• 8 wejść SAT (2xQuattro) + 1-wejście RTV

• 2x 8 wyjść SAT + 2 wyjścia RTV

• sterowanie przejściami stałoprądowymi w torach „H”

• tłumienie w torze RTV: <4,5dB; w torze SAT: <5,5dB

• pionowy montaż np. na ścianie lub bezpośrednio na obudowie SWK-9216.

Specyfikacja:

• TYP: SSK-918

• Liczba wejść:

  • RTV: 1

  • SAT: 8

• Liczba wyjść:

  • RTV: 2

  • SAT: 2x8

• Zakres częstotliwości pracy

  • RTV: 47-862 MHz

  • SAT: 950-2150 MHz

• Tłumienie wejście / wyjście:

  • RTV: ≤ 4,5dB

  • SAT: ≤ 5,5dB

• Tłumienie niedopasowania wejście: RTV: > 18dB, SAT: > 10dB

• Tłumienie niedopasowania wyjście: RTV: > 15dB, SAT: > 10dB

• Tłumienie między wejściami:

  • RTV: > 30dB (RTV-RTV)

  • SAT: > 35dB (SAT-SAT)

• Tłumienie między wyjściami:Impedancja wejściowa / wyjściowa: 75 / 75 Ohm

  • RTV: > 20dB (RTV-RTV)

  • SAT: > 25dB (SAT-SAT)

• Zasilanie dla LNB/ max. prąd:  18/300 +V / mA

• Zakres temperatur pracy: -10…+50 ºC

• Wymiary max. (SxWxG): 227x130x50 mm
