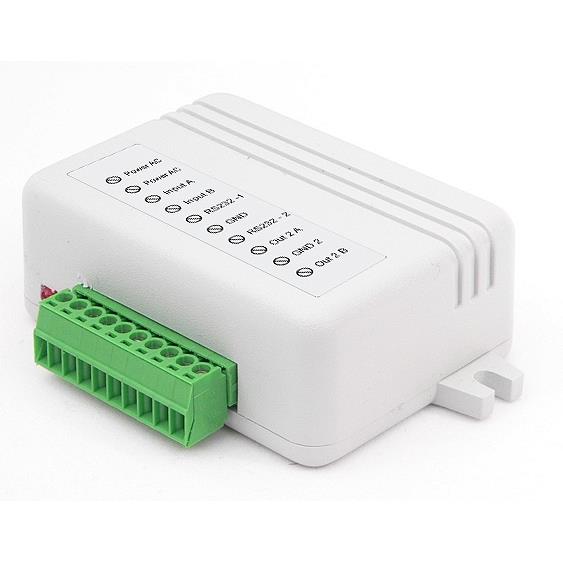

Urządzenie przeznaczone jest do jednoczesnego podwojenia długości magistrali oraz separacji poszczególnych urządzeń pomiędzy sobą. Znajduje zastosowanie w systemach kontroli dostępu, telewizji przemysłowej, systemach alarmowych automatyce przemysłowej oraz w wielu innych aplikacjach, gdzie wymagana jest transmisja dwukierunkowa. Znakomicie zabezpiecza zainstalowane urządzenia przed uszkodzeniem w wyniku nagłych skoków różnicy potencjałów, przepięć oraz wyładowań atmosferycznych.
Charakteryzuje się pełną przepuszczalnością pakietów danych w obydwóchy kierunkach (half duplex), w zakresie szybkości transmisji od 300 bodów do 115 kilo bodów, z inteligentnym uwalnianiem linii nadawczych po zakończeniu transmisji.
Uniwersalność urządzenia została podniesiona przez zastosowanie szerokiego zakresu zasilania, od 9 do 24V dla napięcia stałego jak i zmiennego. Wersja SNF dodatkowo zostałą wyposażona w sniffer, umożliwiający podsłuch linii nadawczej jak i odbiorczej przez wbudowany port RS-232.
Posiada dwa wejścia RS485: Master oraz Slave, gdzie Master pracuje na wspólnym potencjale wraz z zasilaniem, natomiast Slave jest całkowicie odseparowany od reszty układu.
Charakterytyka:
- Transmisja dwukierunkowa Half Duplex
- Zakres szybkości od 300baud~155kbaud
- Optyczna sygnalizacja nadawania i odbioru
- Wbudowana ochrona przepięciowa 600W
- Separacja galwaniczna 1,5kV
- Zasilanie 9~24VAC/DC
- Dwukrotne wydłużanie magistrali
