Skrzynka przeciwprzepięciowa SIGNAL ZPZ-12

ZPZ-12 Zespół przelotowy 12 zabezpieczeń przeciwprzepięciowych Signal  został zaprojektowany w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych.

Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

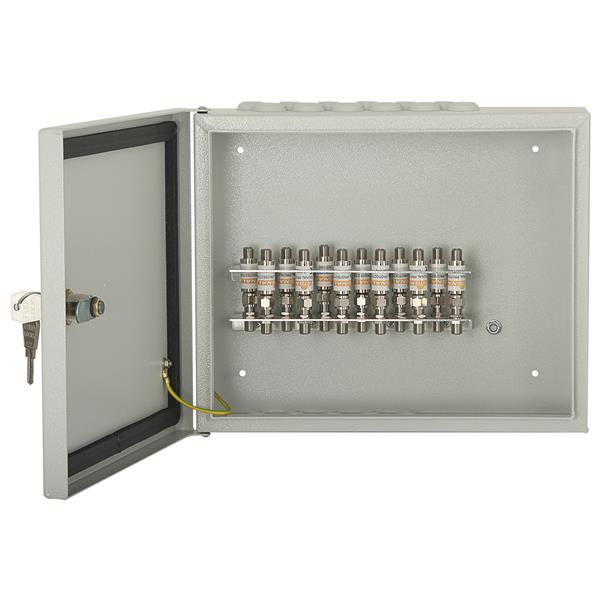

Skrzynka wyposażona została w 12 ochronników  pozwalających na zabezpieczenie:

• 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),

• 2 torów radiowych (FM, DAB),

• 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).

Cechy wyróżniające:

• 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych,

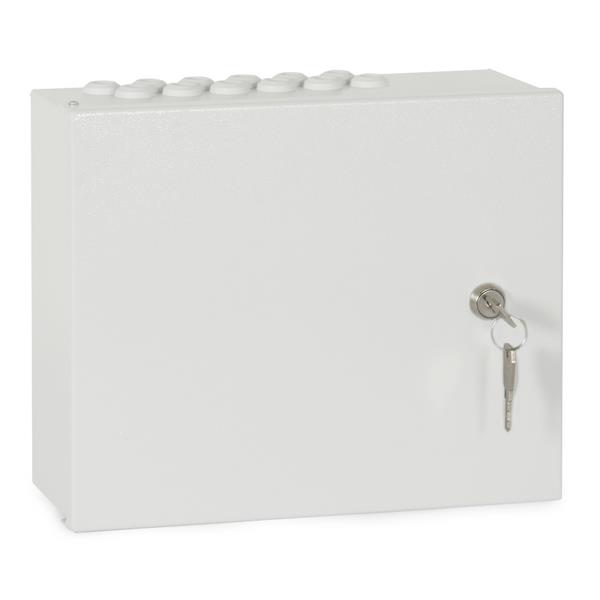

• skrzynka wewnętrzna / zewnętrzna wykonana ze stopu aluminium PA 11, malowana lakierem proszkowym w kolorze RAL 7035,

• drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach, zamykane na zamek bębenkowy,

• montaż na ścianie,

• otwory z dławnicami pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,

• zacisk uziemiający fi 6 z kabel oczkiem,

• opakowanie karton.

Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Konieczne jest uziemienie skrzynki wg obowiązujących przepisów.

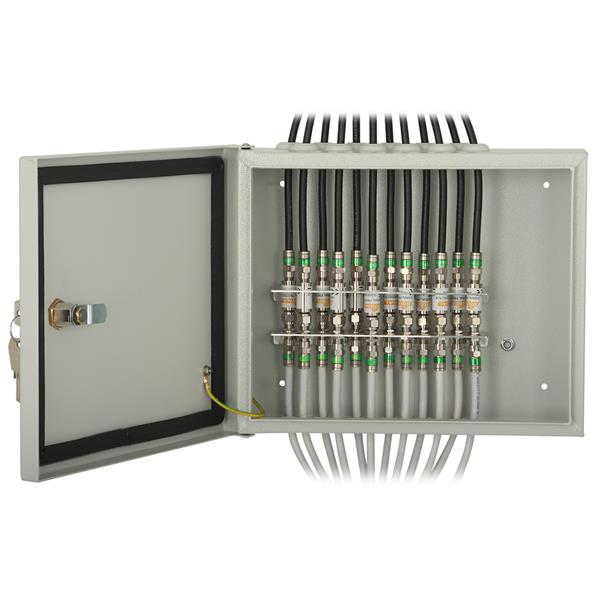

Skrzynka zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz. Do połączenia anten z ochronnikami zaleca się stosowanie przewodu Triset-113 PE  oraz złącz F 113 MASTER ; w magistrali kablowej, w przypadku dużych odległości zaleca się stosowanie kabli magistralnych, np. Triset-11 PE  oraz złącz F MASTER 11 .
