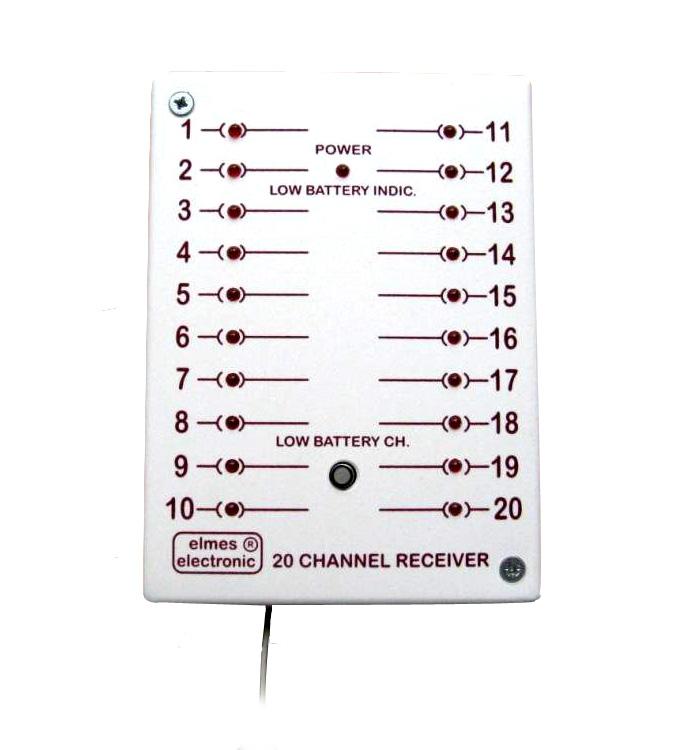

Sterownik radiowy CH20HR-het

Odbiornik dwudziestokanałowy

Odbiornik przeznaczony jest do bezprzewodowych systemów alarmowych, kontroli dostępu oraz systemów przywoławczych, w których używa się wielu nadajników Elmes z dynamicznym kodem zmiennym KEELOQ® i wymagana jest ich identyfikacja. Posiada 20 wyjść przekaźnikowych typu NO lub NC separowanych galwanicznie i 20 diod LED do optycznej sygnalizacji załączenia wyjścia. Odbiornik sygnalizuje rozładowanie baterii w nadajnikach i otwarcie obudowy (antysabotażowa funkcja TAMPER), brak łączności z detektorami (PTX, GBX, CTX4H) oraz sabotaż radiowy. Współpracuje ze wszystkimi nadajnikami i pilotami Elmes. Każdy kanał może pracować w trybie mono lub bistabilnym. Szczególną cechą odbiornika CH20H jest możliwość włączenia specjalnego trybu pracy, w którym załączenie przekaźników trwa do chwili zerowania przyciskiem RESET - funkcja przydatna w systemach przywoławczych. Do każdego wyjścia odbiornika można przypisać dowolną ilość nadajników, przy czym łączna ich ilość w systemie nie może przekroczyć 60. Piloty wielokanałowe oraz nadajnik RP501 przełączają zawsze kolejne, sąsiadujące ze sobą kanały. Detektory PTX50, GBX, CTX pracują w dwóch kanałach: detekcja w dowolnym kanale od 1 do 20, a antysabotaż w kanale 20 przydzielanym automatycznie.

Specyfikacja techniczna

• odbiornik superheterodynowy 433,92MHz;
• możliwość zaprogramowania do 60 różnych nadajników i pilotów Elmes;
• 20 wyjść przekaźnikowych typu NO lub NC (1A/24VDC) z diodami LED;
• czas podtrzymania wyjścia w trybie monostabilnym: od 0,5s do 4h;
• sygnalizowanie nadajnika ze słabą baterią;
• sygnalizowanie braku łączności z detektorem (PTX, GBX, CTX4H, GNS);
• sygnalizacja przełączeń diodami LED i na wyjściu sygnalizacyjnym S;
• obudowa zabezpieczona włącznikiem antysabotażowym TAMPER;
• zasilanie 12VDC, pobór prądu 20mA + 22mA na przekaźnik (500mA max);
• praca wewnątrz pomieszczeń w zakresie temperatur od -20 do +40°C;
• wymiary zewnętrzne: (d/s/w) 129/95/25mm.
