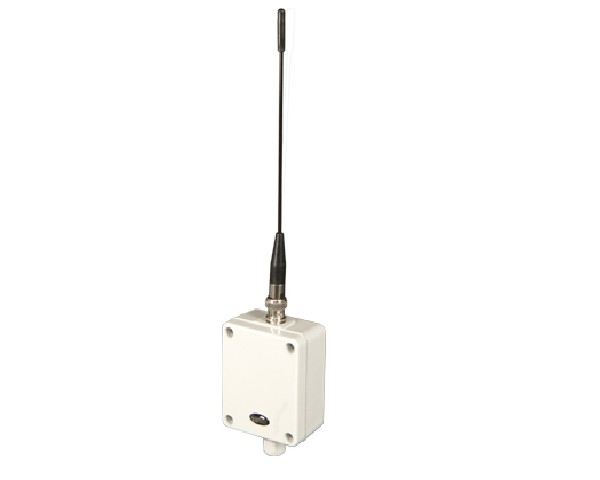

Sterownik radiowy ORW/ALL z wyjściem WIEGAND 26/34

Radiowy odbiornik z wyjściem

WIEGAND 26/34

Typ ORW / GE-1

Typ ORW / ALL-1

DANE TECHNICZNE

1. Znamionowe napięcie zasilania: 12VDC
2. Dopuszczalne napięcie zasilania: 9-15VDC
3. Rodzaj modułu odbiorczego: superheterodyna
4. Czułość odbiornika: -115dBm
5. Częstotliwość pracy: 433,92MHz
6. Transmisja radiowa:kod zmienny KeeLoq firmy Microchip Technology
7. Pobór prądu: 50mA
8. Temperaturowy zakres pracy odbiornika: -20^oC  –  +40^oC
9. Protokół wyjściowy: WIEGAND26 lub WIEGAND34
10. Wymiary: 99x58x33mm

TABELA ZASIĘGOWA

  200 metrów - piloty PUK 101, PUK 102, PUK 104,PUK 112-1, PUK 112-2

  400 metrów - przycisk hermetyczny PNH 201

  600 metrów - pilot PUK 303

1000 metrów - piloty RNB 101, RNB 101S,nadajnik stacjonarny NRP 102

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot“się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20%, cegły o 20-40 %, betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy stosowanie retransmiterów lub pilotów dużej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane.

 Występują dwie odmiany odbiornika:

- ORW / GE-1 – współpracuje tylko z pilotami/nadajnikami produkowanymi przez GORKE Electronic sp. z o.o. (za wyjątkiem NRP 102K)

- ORW / ALL-1 – współpracuje z pilotami/nadajnikami innych producentów(w tym także GORKE Electronic)

Warunki instalacji

Po pierwsze hermetyczna obudowa pozwala instalować urządzenie w trudnych warunkach takich jak wilgoć, niskie temperatury- może pracować na zewnątrz. Po drugie superheterodynowy moduł odbiorczy wykazuje się dużą odpornością na zakłócenia elektromagnetyczne. W praktyce oznacza to większe zasięgi pracy i zminimalizowanie wpływu zakłóceń na pracę urządzenia.

ORW współpracuje z sterownikami posiadającymi obsługę protokołu WIEGAND 26 (np.ACCO-KP-WG prod. SATEL) lub WIEGAND 34 (np. seria PR402 prod. ROGER).

Konfiguracja odbiornika

ORW posiada trzy zwory konfiguracyjne:

1. format transmisji: WIEGAND 26 lub WIEGAND 34 – w zależności od obsługiwanego przez sterownik formatu (jeżeli to możliwe – lepiej ustawić WIEGAND 34)
2. rozpoznawanie numeru klawisza – pozycja (T) – każdy klawisz pilota jest przesyłany do kontrolera ze swoim numerem; pozycja (N) - klawisz pilota nie jest brany pod uwagę, tylko nr seryjny pilota
3. obsługiwane nadajniki (dotyczy tylko wersji ORW / ALL-1) – pozycja (GE) – rozpoznawane są tylko nadajniki/piloty produkcji GORKE Electronic; pozycja (ALL) – rozpoznawane są wszystkie piloty pracujące na częstotliwości 433,92MHz z kodowaniem zmiennym KeeLoq z modulacją AM.

PODŁĄCZENIE

Urządzenie posiada listwę zaciskową do podłączenia:

a)       zasilania: zaciski GND, +12V

b)       kontrolera z wejściem WIEGAND:zaciski WGND oraz D0 i D1. UWAGA: zacisk WGND nie może zostać nie podłączony!!! Jeżeli GND zasilania jestjednocześnie masą kontrolera z wejściem WIEGAND to zacisk WGND można zmostkować z zaciskiem GND zasilania.

c)       wyjście sabotażowe odbiornika: typ NC, zaciski SAB – zaciski rozwarte – obudowa otwarta; zaciski zwarte – obudowa zamknięta.
