Sterownik radiowy RSW-004/SH odbiornik

4-kanałowy odbiornik typ RSW - 004 SH wersja superheterodyna

• współpracy z główną przewodową centralą alarmową
• praca jako samodzielna centrala alarmowa
• 4 kanały
• pamięć 99 w tym do 20 czujek

• obsługa bezprzewodowych czujek typ CRB oraz dowolnych pilotów typ: PUK, RNB, NRP
• wyjście S (sygnalizacja uzbrojenia/rozbrojenia) typu otwarty kolektor
• 4 niezależne wyjścia przekaźnikowe o dowolnym przeznaczeniu
• wyjście przekaźnikowe SAB/AL – sygnalizacja sabotażu czujek lub w trybie pracy samodzielnej sterowanie zewnętrznym sygnalizatorem
• wyjście przekaźnikowe BAT – sygnalizacja słabej baterii czujek
• wejście UZB – uzbrajanie centrali wejściem zewnętrznym – z centrali głównej lub zewnętrznego szyfratora
• każdy kanał może obsłużyć pięć czujek, albo klawisze pilotów w ilości ograniczonej przez maksymalną sumaryczną liczbę urządzeń (99)
• pamięć stanu uzbrojenia w przypadku zaniku zasilania
• rodzaj modułu odbiorczego superheterodynowy
• czułość -100 dla SR (-115 dla SH) dBm
• częstotliwość 433,92 MHz
• transmisja radiowa kod zmienny KeeLoqŸ firmy Microchip Technology
• napięcie zasilania:
  • znamionowe 12 V DC
  • maksymalne 10-15 V DC
• pobór prądu:
  • spoczynkowy 40 mA
  • maksymalny 100 dla SR (120 dla SH) mA
• obciążalność:
  • wyjście przekaźnikowe 1A/ 30 V DC
  • wyjście sygnalizacyjne S 500 mA
  • wyjście sabotażu 1A/ 30 V DC
• ilość przekaźników 6 w tym 4 kanał, 1 słaba bateria, 1 sabotaż
• tryb pracy przekaźnika mono lub bistabilny
• zakres czasu trybu mono ~0,2s-109min
• temperat. zakres pracy od 0 do +40 °C
• antena wyprowadzenie na zacisk
• wymiar (mm) 99*62*29
• współpraca czujki i dowolny nadajnik GE
• zasięgi pracy (m)* 200 – 1000
• gwarancja: 24 miesiące

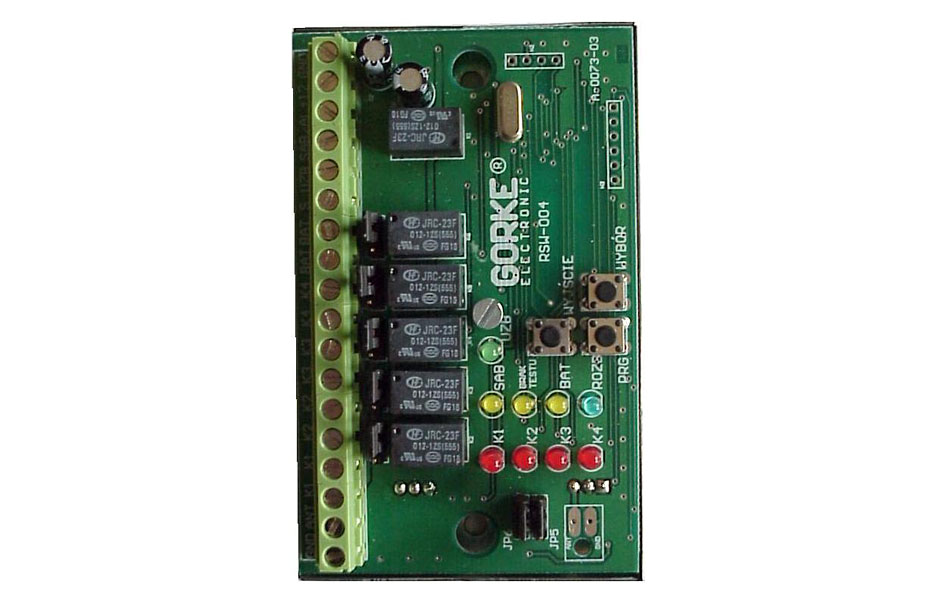

Rys.1 Widok RSW-004

Rys.2 Przykładowy schemat połączeń
