Switch PoE 3 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 2xPoE OUT), zasilany z PoE (max 40W), sekwencyjny start PoE OUT
Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Na podstawie Waszych sugestii oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:
wprowadzono usprawnienia w układzie zasilania PoE IN
dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
zmniejszono maksymalny pobór mocy (poniżej 0,5W)
Najważniejsze cechy i funkcje:
miniaturowa konstrukcja umożliwia montaż w podstawie kamery
zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
zasilanie kaskadowe (jeden switch zasila kolejne)
wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
do 40W sumarycznej mocy
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
szeroki zakres temperatur pracy
bardzo niski pobór mocy (< 0,5 W)
sekwencyjny start wyjść PoE
xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.

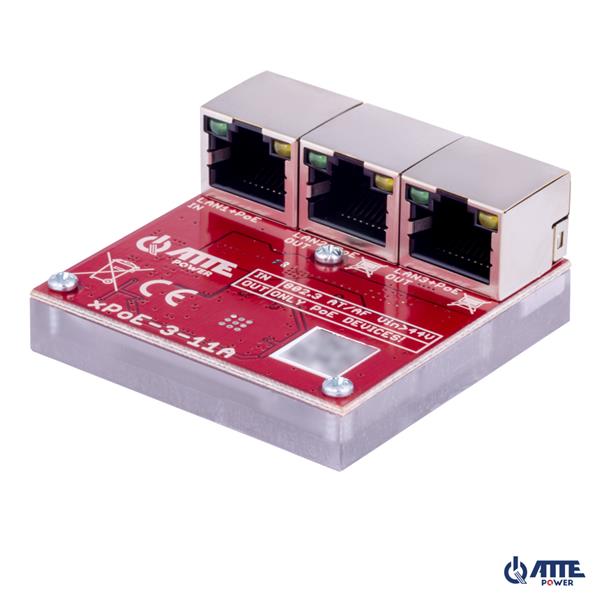

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę oraz izolację przy możliwie jak najmniejszych gabarytach urządzenia. Układ złącz RJ-45 również nie jest przypadkowy - dzięki niemu wpięte wtyki RJ45 nie zajmują dodatkowego miejsca.
Pamiętaj o kwestiach, na które nie mamy wpływu...
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
dla standardu 802.3af jest to ok. 13W dostępne na extenderze
dla standardu 802.3at jest to ok. 25W dostępne na extenderze
dla PoE Passive jest to maksymalnie 40W dostępne na extenderze
Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE
DANE TECHNICZNE:
Porty LAN | 3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1 x LAN+PoE IN 2 x LAN+PoE OUT |
Funkcje portów | LAN 1 WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
Funkcje portów | LAN 2 WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) LAN 3 WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-) |
Funkcje portów | LAN2...LAN3 Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu) |
Wybór standardu PoE (at/af) | LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający |
Napięcie zasilania | LAN1: 44 ... 56 VDC (Vin) |
Napięcie wyjściowe | Vout = Vin |
Pobór mocy | 0,5 W |
Zabezpieczenia portów | LAN 1 ... LAN 3: Zabezpieczenie przepięciowe
LAN 1: Zabezpieczenie przeciążeniowe 1A z auto powrotem |
Sygnalizacja pracy | LED w złączach RJ45: LAN 1 (żółta) - zasilanie urządzenia LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
Konstrukcja obudowy | Poliwęglan |
Temperatura pracy | -25°C...+65°C |
Stopień ochrony | IP20 |
Wymiary | 51 x 51 x 23 mm |
Waga | 0,042kg |
PRZYKŁADY ZASTOSOWAŃ:
xPoE-3-11 #01
Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu
