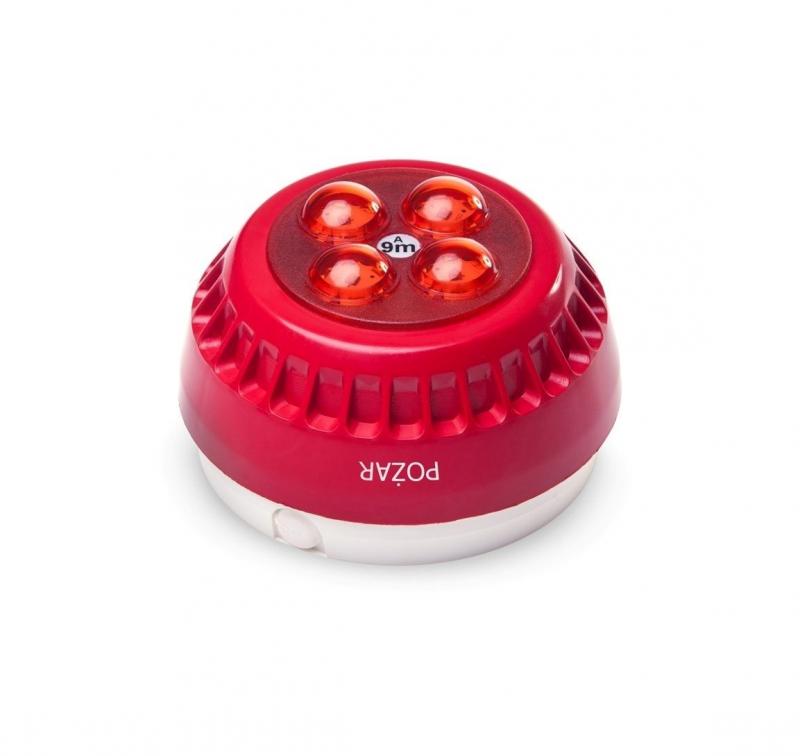

Sygnalizator optyczny SO-Pd13/6

Sygnalizator optyczny z zespołem diod LED SO Pd13/6, 6 metry, bez synchronizacji

• bez synchronizacji
• przeznaczenie:
  • sygnalizacja optyczna w systemach sygnalizacji pożaru
  • montaż w pomieszczeniach zamkniętych
• źródło światła: zespół diod LED umieszczony w odbłyśniku
• napięcie zasilania: 16 -32.5V
• szczelność obudowy: IP54
• wymiary: Ø115 x 53
• wysokość montażu: 3m

• stan dozorowania: 0mA
• prąd alarmowania:
• pobór mocy w stanie alarmowania: 0.91W
• rodzaj środowiska pracy: typ A
• zakres temperatury pracy: -25ºC ~ +55ºC
• wilgotność względna:
• materiał obudowy: ABS, Poliwęglan lub ich odpowiedniki
• masa: 180g
• rodzaj przewodu linii dozorowej / sygnałowej / zasilnia: zgodnie z przepisami, gwarantowany przekrój zgodnie z PN-EN 54-23 od 0.28mm2 do 1.5mm2 włącznie. Maksymalny przekrój 2.5mm2
• barwa emitowanego światła: wg świadectwa dopuszczenia: barwa czerwona, wg normy EN 54-23:2010 biała lub czerwona
• liczba błysków na minutę, czas pojedynczego rozbłysku: 33.6 błysków na minutę, tb=0.15s
• kategoria urządzenia: O

Sygnalizator SO-Pd13/6m posiada obudowę wykonaną z tworzywa niepalnego (korpus i podstawa ABS, soczewka PC), w której znajdują się podzespoły elektroniczne. W górnej części obudowy znajduje się źródło światła - diody LED. Sygnalizatory serii SO-Pd13 mają umieszczone w swojej pokrywie złącze zasilające. Urządzenie spełnia wymagania normy PN-EN 54-23:2010.

Zasada działania sygnalizatora...

Sygnalizator SO-Pd13 po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0.2s. Częstotliwość generowanego sygnału optycznego wynosi 0.56Hz. Elementem generującym światło są diody LED mocy, umieszczone w obudowie (kloszu) tworzącym układ optyczny.

Zalecenia montażowe...

Sygnalizator SO-Pd13/3 powinien być włączany do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecane PIP-1A). Puszka powinna być montowana do podłoża/ ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-1A jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nie posiadającego wymaganej odporności ogniowej, natomiast puszka PIP-2A połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka  zamontowana jest do sufitu o odporności E90, natomiast sygnalizator SO-Pd13 zamontowany jest na suficie podwieszanym).

Rys.1 Schemat podłączenia.
