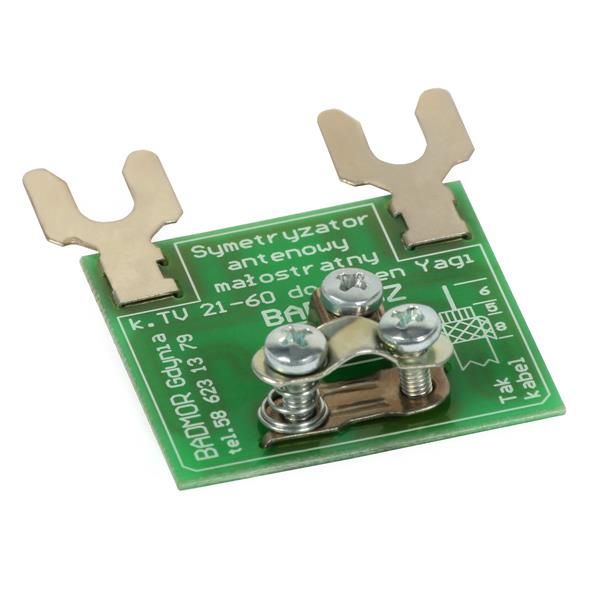

Symetryzator antenowy 21-60 SA IV-V
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 29236
- Opis produktu
- Recenzje produktu (0)
Symetryzator antenowy C0002, kanały 21-69 (drukowany)
• Kanały wejściowe 21-69
• Impedancja wejściowa: 300Ω
• Impedancja wyjściowa: 75Ω
• Tłumienie < 1,5 dB
Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.
Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. C0001 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-60 wykonywane są w formie transformatora drukowanego
Dane techniczne
| Rodzaj towaru | Symetryzator antenowy | ||
| Nazwa | SA IV-V | ||
| Impedancja | wejściowa | Ω | 300 |
| wyjściowa | Ω | 75 | |
| Tłumienie | dB | < 1,5 | |
| Zakres częstotliwości | MHz | 470 - 790 | |
| Pasmo | BIV, BV | ||
| Kanały | 21 - 60 | ||
