System zasilania IP-16-20-H 16xFE 16xPoE 2xGE

Zestaw do 16 kamer IP w obudowie wewnętrznej ABOX-H (miejsce na NVR), zasilacz 192W (2x96W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-16-20-H

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD

• możliwość zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE

• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)

• możliwość wyłączenia zasilania na portach PoE

• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych

• do 40W mocy na portach PoE (LAN_1 do LAN_8)

• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów

• wysoka sprawność modułu zasilacza (>90%)

• łatwy i szybki serwis instalacji dzięki modułowej budowie

• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

• miejsce na rejestrator wideo (NVR)

• możliwość zachowania zapasu kabli wewnątrz obudowy

• przepusty kablowe z tyłu obudowy

• dystans do ściany/powierzchni montażowej

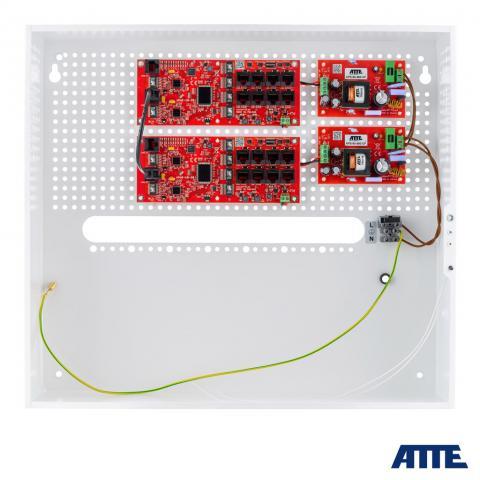

W skład zestawu wchodzą:

• 1x obudowa ABOX-H

• 2x zasilacz APS-90-480-OF

• 2x switch xPoE-10-20-OF

Uwagi:

• maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm

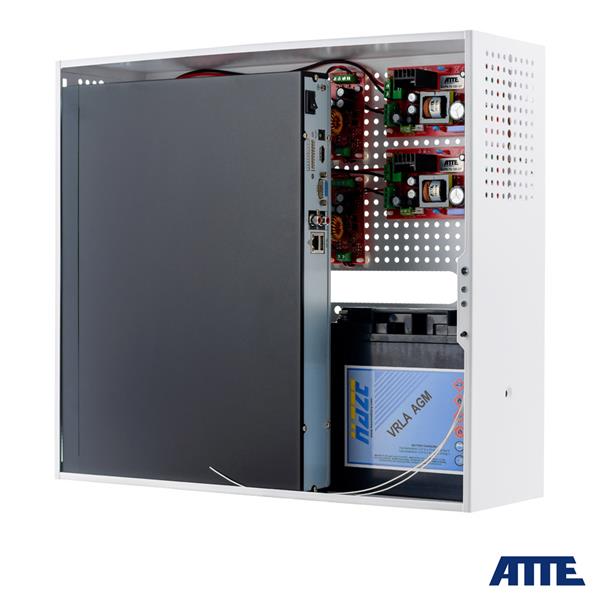

• zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H

IP-16-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
