Terminal RCP wew. PR602LCD-I z czyt. EM125kHz

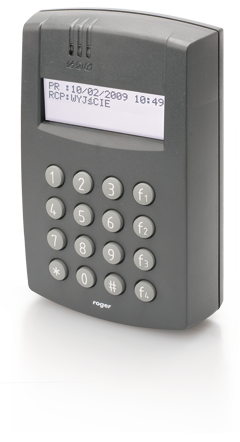

Wewnętrzny kontroler dostępu PR602 - LCD - I

• wbudowany czytnik zbliżeniowy EM 125 kHz
• możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
• współpraca z czytnikami serii PRT (Roger) i innych standardów (Wiegand 26..66 bit, Magstripe, Clock&Data i inne)
• zasilanie: 12 VDC
• wyświetlacz LCD oraz 4 klawisze funkcyjne
• dwa programowalne wyjścia tranzystorowe 1A
• komunikacja przez RS485
• 32.000 zdarzeń w wewnętrznym buforze pamięci

• tryby drzwi: Normalny, Zablokowane, Odblokowane i Warunkowo Odblokowane
• tryby identyfikacji: Karta lub PIN, Karta i PIN, tylko Karta,tylko PIN
• dowolna topologia magistrali komunikacyjnej
• 4000 użytkowników
• 99 harmonogramów czasowych
• 250 grup dostępu
• lokalny anti-passback
• globalny anti-passback (wymagany CPR32-SE w systemie)
• możliwość dołączenia ekspandera we/wy typu XM-2
• integracja z systemem alarmowym za pośrednictwem linii we/wy
• funkcja Dwóch Użytkowników, tryb Podwójnej Identyfikacji i inne zaawansowane funkcje KD
• szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
• zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
• możliwość podziału systemu na podsystemy
• współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
• rozbudowane funkcje rejestracji czasu pracy
• ochrona antysabotażowa (tamper)
• 32.000 zdarzeń w wewnętrznym buforze pamięci
• gwarancja: 24 miesiące

Wewnętrzny kontroler dostępu PRT602-LCD-I i terminal RCP, wbudowany czytnik zbliżeniowy EM 125 kHz, kabel podłączeniowy 0.5m, klawiatura silikonowa z laserowo grawerowanym nadrukiem i podświetleniem, cztery programowalne klawisze funkcyjne, 4-linijkowy wyświetlacz LCD.

Począwszy od wersji oprogramowania firmowego v2.03.1543 kontrolery serii PRxx2 udostępniają funkcję wyznaczania osób do losowej kontroli. Funkcja ta znajduje zastosowanie w obiektach gdzie ze względu na ryzyko utraty mienia wymagana jest kontrola osób opuszczających teren obiektu (zakłady pracy, sklepy, centra logistyczne itp.)

Kontroler PR-602-LCD-I jest kontrolerami dostępu przeznaczonym do dozoru jednego przejścia przy czym może ono być kontrolowane po jednej lub po dwóch stronach. Jednocześnie z kontrolą dostępu może dokonywać rejestracji zdarzeń dla celów rozliczania czasu pracy (RCP), jest on wyposażony w wyświetlacz LCD oraz klawiaturę z programowalnymi klawiszami funkcyjnymi. Kontroler PR602-LCD-I obsługuje logicznie dwa punkty identyfikacji (czytniki) zwane odpowiednio terminalem ID0 oraz terminalem ID1.

Posiada wbudowany czytnik który jest logicznie traktowany jako terminal ID1. Został zaprojektowane do współpracy z czytnikami serii PRT (Roger) niemniej może on również współpracować z czytnikami pracującymi w standardzie Wiegand oraz Magstripe. W kontrolerze PR602 LCD można zarejestrować do 4000 użytkowników, każdy z użytkowników możne posiadać kartę oraz kod PIN.

Oprogramowanie firmowe (firmware) kontrolerów może być aktualizowane po instalacji z poziomu komputera (fleszowanie). Kontroler serii PRxx2 może działać całkowicie samodzielnie w Trybie Autonomiczny lub być elementem Zintegrowanego Systemu Kontroli Dostępu, Tryb Sieciowy. Kontroler programuje się z poziomu komputera, nie ma możliwości ich programowania manualnego aczkolwiek istnieje zestaw komend i poleceń które można wprowadzać do kontrolera lokalnie z poziomu klawiatury ale służą one do sterowania jego pracą a nie do programowania.

Przesyłanie ustawień do kontrolerów odbywa się metodą transakcyjną co oznacza że w przypadku nieudanej próby programowania kontroler przywraca poprzednie ustawienia i można wtedy ponownie podjąć próbę jego programowania, cecha ta jest szczególnie istotna gdy kontroler (system) jest rozproszony terytorialnie i zarządzany zdalnie przez sieć komputerową. Komunikacja z kontrolerami (systemem) wymaga zastosowania odpowiedniego interfejsu komunikacyjnego (np. UT-2, UT-2USB lub UT-4)

Rys.1 Lokalizacja zworek

Rys.2 Wymiary kontrolera PR602LCD

Rys.3 Typowy schemat instalacji kontrolera PR602LCD
