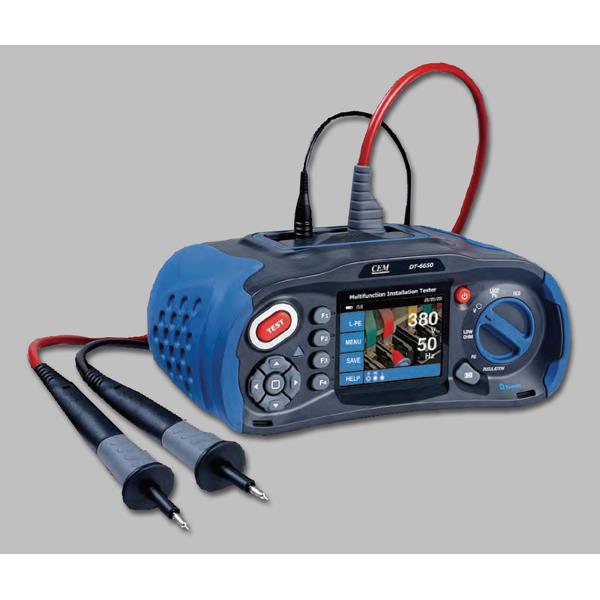

Tester instalacji elektrycznych CEM DT-6650

DT-6650 to wielofunkcyjny miernik przeznaczony do badania instalacji elektrycznych o dopuszczalnym napięciu maksymalnie 550V AC Rms. Zawiera 3,5-calowy kolorowy wyświetlacz LCD TFT, który zapewnia czytelny i szybki odczyt badanych parametrów. Miernik DT-6650 umożliwia pomiar rezystancji izolacji, rezystancji uziemienia, impedancji pętli zwarcia, prądów PFG i PSC, napięcia oraz sprawdzanie wyłączników różnicowo-prądowych RCD. Specjalnie zaprojektowana obudowa została wykonana tak, aby zapewniać właściwa ochronę w trudnych warunkach eksploatacji – z tego względu miernik może być używany zarówno w warunkach przemysłowych, jak i podczas prac w małych sieciach domowych. Komunikacja z komputerem jest zapewniona przez Bluetooth bądź przewód USB. Przyrząd zaopatrzony został w wykonane fabrycznie świadectwo wzorcowania.

Pomiary:

• Pomiar impedancji pętli zwarcia i przewidywanego prądu zwarcia doziemnego PFC/PSC

• Pomiar wyłączników przeciwporażeniowych różnicowo - prądowych RCD

• Pomiar napięcia zmiennego AC i DC

• Wyznaczanie kierunku wirowania faz

• Pomiar małych rezystancji LOW OHM

• Pomiar rezystancji uziemienia

• Pomiar rezystancji izolacji

Cechy:

• kolorowy wyświetlacz 3.5" TFT LCD 320x240

• interfejs USB

• maksymalna wysokość npm dla wykonywanych pomiarów 2000m

• zasilanie 8 akumulatorów 1.2V Ni-Mh AA 2500mAh

• ładowanie akumulatorów

  • zasilacz wejście: 100~240V 1A 50/60Hz, wyjście: 15V DC/2.5A

  • przewód wtyk zapalniczki samochodowej / wtyk DC

• zewnętrzna karta pamięci 8GB micro SD

• stopień ochrony IP65 zgodnie z normą EN 60529

• klasa ochrony II

• kategoria przepięciowa kat. III, 600V

• bezpieczniki (maksymalny prąd wyłączalny przy napięciu znamionowym: >50kA)

  • bezpiecznik ceramiczny 5A/600V szybki 6.3x32mm - 2szt

  • bezpiecznik ceramiczny 500mA/600V szybki 6.3x32mm

• wymiary 220x96.5x60.5 mm

• waga miernika 0.63kg

• waga zestawu: 1.56kg

W zestawie:

1. Miernik DT-6650

2. Zasilacz 230V z wyjściem 15V DC/2.5A

3. Zestaw wtyków 230V do zasilacza

4. Przewód zasilający wtyk zapalniczki samochodowej/wtyk DC do ładowania akumulatorów z instalacji samochodowej

5. Zestaw akumulatorów Ni-Mh AA 2500mAh 1.2V 8 sztuk

6. Pasek do przenoszenia miernika

7. Przewód wtyk USB A/mini USB

8. Przewód pomiarowy z wtykiem Schuko CEE 7/7 250V/16A z uziemieniem/3 x wtyk banan (czerwony, czarny, zielony) kat. II 250V

9. Zaciski szczękowe 1000V/10A 3 sztuki (czerwony, czarny, zielony) kat. III

10. Końcówki pomiarowe ostrzowe 10A z nakładką zabezpieczającą

11. Przewód pomiarowy 1000V kat. III., z przyciskiem TEST do zdalnego uruchamiania procedury testowej

12. Adapter zerowania do zwierania wtyczki Schuko w celu wykonania zerowania wskazań

13. Przewody pomiarowe 1000V kat. III (bez zastosowania zacisków szczękowych) lub 600V kat. III (z nałożonymi zaciskami szczękowymi) 4mm wtyk banan/wtyk banan 3 sztuki (czerwony, czarny, zielony)

14. Płyta CD z oprogramowaniem

Dodatkowo w skład wyposażenia wchodzi moduł USB (Bluetooth TI CC2540), karta pamięci micro SD 8GB (zamontowana w obudowie) oraz instrukcja obsługi.
W skład wyposażenia miernika nie wchodzą sondy gruntowe i długie przewody pomiarowe przeznaczone do pomiaru rezystancji uziemienia. W te elementy użytkownik musi zaopatrzyć się samodzielnie.
